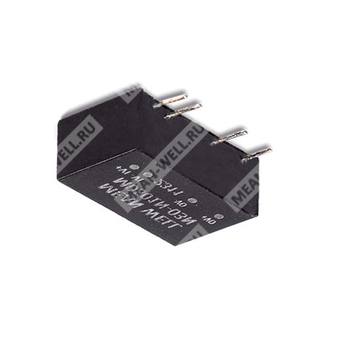

MDS01L-05N - изолированный медицинский DC-DC преобразователь мощностью 1 Вт с нестабилизированным одноканальным выходом 5 В для питания чувствительных электронных узлов.
Назначение
MDS01L-05N представляет собой модульный DC-DC преобразователь медицинского класса в корпусе SIP7. Компонент предназначен для преобразования номинального входного напряжения 5 В постоянного тока в изолированное неcтабилизированное выходное напряжение 5 В постоянного тока при выходной мощности до 1 Вт. Изделие ориентировано на применение в медицинской аппаратуре, телекоммуникационных системах, промышленной автоматике и распределенных архитектурах питания, где требуются повышенная электрическая изоляция, малый ток утечки пациента и компактное исполнение.
Расшифровка партномера
| Фрагмент | Значение |
| M | Серия медицинского назначения |
| D | DC-DC преобразователь |
| S | Один выход |
| 01 | Номинальная мощность 1 Вт |
| L | Вход 5 В постоянного тока, диапазон 4,5...5,5 В |
| 05 | Выход 5 В постоянного тока |
| N | Новая серия |
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочих температур от -40 до +95 °C.
- Соответствие IEC/UL 62368-1 и LVD IEC 60601-1.
- Медицинское одобрение по безопасности: 1 x MOPP / 2 x MOOP согласно IEC 60601-1.
- Низкий ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Высокая электрическая изоляция вход-выход 6 кВ DC с усиленной изоляцией.
- Компактное и экономичное исполнение.
Области применения
- Медицинские приборы.
- Медицинские кислородные мониторы.
- Системы компьютерной томографии.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
Описание
Серия MDS01-N включает изолированные неcтабилизированные модульные DC-DC преобразователи медицинского класса в SIP7 корпусе. Для MDS01L-05N характерны стандартное международное расположение выводов, КПД до 79%, широкий температурный диапазон эксплуатации, высокая электрическая прочность изоляции между входом и выходом 6 кВ DC, а также защита от короткого замыкания. Модель рассчитана на вход 5 В постоянного тока с допуском ±10% и формирует один выход 5 В. Компонент подходит для медицинских систем, узлов с ультранизким током утечки, промышленного управления, телекоммуникационного оборудования и распределенных систем питания.
Параметры выбора модели MDS01L-05N
| Параметр | Значение |
| Партномер | MDS01L-05N |
| Номинальное входное напряжение | 5 В DC |
| Диапазон входного напряжения | 4,5...5,5 В DC |
| Ток потребления без нагрузки | 30 мА |
| Ток потребления при полной нагрузке | 248 мА |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 20...200 мА |
| Типовой КПД | 79 % |
| Максимальная емкостная нагрузка на выходе | 1000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения для исполнения L | 4,5...5,5 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА, медленный |
Выходные параметры
| Параметр | Значение |
| Точность выходного напряжения | ±5,0 % |
| Номинальная выходная мощность | 1 Вт |
| Размах пульсаций и шума | 100 мВ пик-пик |
| Линейная нестабильность | 1,2 % при изменении входа на 1 % |
| Нестабильность по нагрузке | ±15 % для 3,3 В и 5 В выходов |
| Типовая частота преобразования | 30 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, LVD IEC 60601-1, EAC TP TC 020/2011 |
| Испытательное напряжение изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм при 500 В DC, 25 °C, 70 % RH |
| Уровень изоляции | Первичная-вторичная: 1 x MOPP / 2 x MOOP при системном входе 250 В AC |
| Типовая емкость изоляции вход-выход | 10 пФ |
| Ток утечки пациента | менее 2 мкА |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55011, класс A/B при внешних компонентах |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55011, класс A/B при внешних компонентах |
| Испытание на помехоустойчивость | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ / 5 кГц |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +95 °C |
| Максимальная температура корпуса | +105 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,02 %/°C в диапазоне 0...90 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260 °C |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 19,7 x 7,1 x 11,5 мм |
| Габариты в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Материал корпуса | Непроводящий черный пластик, класс UL94V-0 |
| Масса | 2,8 г |
| Корпус | SIP7 |
Назначение выводов
| Номер вывода | Назначение для MDS01-N |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Нет вывода |
| 7 | +Vout |
Рекомендуемая схема для ЭМС
Для выполнения требований по электромагнитной совместимости для исполнения с входом 5 В рекомендуется типовая внешняя цепь с дросселем и входным конденсатором.
| Вход | Последовательный дроссель | Конденсатор C1 | Изоляционный конденсатор |
| 5 В | 47 мкГн | 10 мкФ | 470 пФ / 6 кВ DC |
Дерейтинг
При естественной конвекции допускается работа с полной нагрузкой до примерно +90 °C. В интервале от +90 до +95 °C требуется снижение выходной мощности. При +95 °C допустимая нагрузка снижается приблизительно до 50 %.
Надежность и ресурс
| Параметр | Значение |
| MTBF | 15000 ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Максимальное количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная нестабильность измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Ток утечки пациента не более 2 мкА и усиленная изоляция указаны для системы с входным напряжением 250 В AC, 50/60 Гц.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС на уровне изделия.
