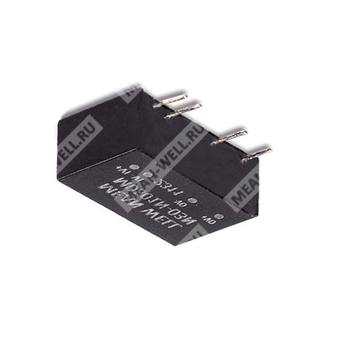

MDS01L-15N - изолированный медицинский DC/DC преобразователь мощностью 1 Вт с входом 5 В и нестабилизированным выходом 15 В.
Назначение
MDS01L-15N представляет собой модульный изолированный DC/DC преобразователь медицинского класса серии MDS01-N в корпусе SIP7 со стандартной международной распиновкой. Компонент предназначен для преобразования постоянного напряжения 5 В в изолированное нестационарилизированное выходное напряжение 15 В при выходной мощности до 1 Вт. Изделие ориентировано на применение в медицинской аппаратуре, системах промышленного управления, телекоммуникационном и распределенном питании, где требуются усиленная изоляция, малый ток утечки пациента и компактное исполнение.
Расшифровка партномера
| Фрагмент партномера | Значение |
| M | Серия медицинских DC/DC преобразователей |
| D | DC/DC преобразователь |
| S | Один выход |
| 01 | Номинальная мощность 1 Вт |
| L | Вход 5 В постоянного тока, диапазон 4,5...5,5 В |
| 15 | Выходное напряжение 15 В постоянного тока |
| N | Новая серия |
Особенности
- Корпус SIP7 со стандартной международной распиновкой.
- Диапазон рабочей температуры от -40 до +95°C.
- Соответствие IEC/UL 62368-1 и LVD IEC 60601-1.
- Медицинское исполнение с одобрением по безопасности 1 x MOPP / 2 x MOOP согласно IEC 60601-1.
- Низкий ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом работы и автоматическим восстановлением.
- Повышенная изоляция вход-выход 6 кВ DC, усиленная изоляция.
- Высокий КПД до 84% для серии.
- Малые габариты.
Области применения
- Медицинское оборудование.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Объекты промышленного управления.
Описание
Серия MDS01-N представляет собой изолированные нестационарилизированные модульные DC/DC преобразователи медицинского класса мощностью 1 Вт в корпусе SIP7. Для серии характерны стандартная международная распиновка, эффективность до 84%, широкий температурный диапазон эксплуатации от -40 до +95°C, изоляция вход-выход 6 кВ DC и наличие защиты от короткого замыкания. Линейка охватывает исполнения с входным напряжением 5 В, 12 В и 24 В ±10%, а также с различными выходными напряжениями. Модель MDS01L-15N относится к одновыходным исполнениям с входом 5 В и выходом 15 В, что делает ее пригодной для медицинских систем, узлов с особо низким током утечки, промышленной автоматики, телекоммуникационного оборудования и архитектур распределенного электропитания.
Параметры конкретной модели MDS01L-15N
| Параметр | Значение |
| Партномер | MDS01L-15N |
| Серия | MDS01-N |
| Тип выхода | Один выход |
| Номинальная мощность | 1 Вт |
| Номинальное входное напряжение | 5 В DC |
| Диапазон входного напряжения | 4,5...5,5 В DC |
| Выходное напряжение | 15 В DC |
| Выходной ток | 7...67 мА |
| Входной ток без нагрузки | 29 мА |
| Входной ток при полной нагрузке | 240 мА |
| Типовой КПД | 84% |
| Максимальная емкостная нагрузка на выходе | 220 мкФ |
Входные параметры
| Параметр | Значение |
| Исполнение по входу | L |
| Номинальное входное напряжение | 5 В DC |
| Диапазон входного напряжения | 4,5...5,5 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА, тип Slow-Blow |
| Входной ток без нагрузки | 29 мА |
| Входной ток при полной нагрузке | 240 мА |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Точность выходного напряжения | ±5,0% |
| Номинальная мощность | 1 Вт |
| Диапазон выходного тока | 7...67 мА |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная стабилизация | 1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±10% |
| Типовая частота преобразования | 30 кГц |
| Типовой КПД | 84% |
| Максимальная емкостная нагрузка | 220 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+95°C |
| Температура корпуса | +105°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,02%/°C в диапазоне 0...90°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1...3 с, максимум 260°C |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, LVD IEC60601-1, EAC TP TC 020/2011 |
| Испытательное напряжение изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, 500 В DC, 25°C, 70% RH |
| Типовая емкость изоляции вход-выход | 10 пФ |
| Уровень изоляции | Первичная-вторичная цепь: 1 x MOPP / 2 x MOOP при системном входном напряжении 250 В AC |
| Ток утечки пациента | Не более 2 мкА |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ, 5 кГц |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 19,7 x 7,1 x 11,5 мм |
| Габариты в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Материал корпуса | Непроводящий черный пластик, класс UL94V-0 |
| Масса | 2,8 г |
| Корпус | SIP7 |
| Шаг выводов | 2,54 мм |
Распиновка
| Номер вывода | Назначение для MDS01-N |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Нет вывода |
| 7 | +Vout |
Рекомендуемая схема для ЭМС
Для выполнения требований по ЭМС класса A/B рекомендуется типовая внешняя схема.
| Вход | Дроссель дифференциального режима | Конденсатор C1 |
| 5 В | 47 мкГн | 10 мкФ |
Дополнительно в типовой схеме указан конденсатор 470 пФ / 6 кВ DC.
Снижение мощности в зависимости от температуры
При естественной конвекции преобразователь работает с полной нагрузкой до области около +90°C, далее требуется снижение нагрузки по кривой дерейтинга; при +95°C допустимая нагрузка снижается примерно до 50%.
Наработка на отказ
| Параметр | Значение |
| MTBF | 15000 тыс. часов по MIL-HDBK-217F при 25°C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Ток утечки пациента не более 2 мкА и усиленная изоляция указаны для системы с входным напряжением 250 В AC, 50/60 Гц.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС. Для методики проведения испытаний следует использовать руководство по испытаниям ЭМИ для компонентных источников питания, размещенное на сайте производителя.
