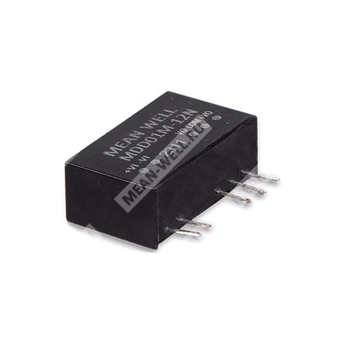

MDS01M-05N - изолированный медицинский DC DC преобразователь мощностью 1 Вт с нестабилизированным выходом 5 В при номинальном входе 12 В.
Назначение
MDS01M-05N относится к серии MDS01-N компании MEAN WELL и представляет собой модульный DC DC преобразователь медицинского класса в корпусе SIP7. Компонент предназначен для гальванически развязанного преобразования постоянного напряжения 12 В в нестабилизированное выходное напряжение 5 В с уровнем изоляции, соответствующим применению в медицинской, промышленной и телекоммуникационной аппаратуре.
Расшифровка партномера
| Фрагмент | Значение |
| M | Серия медицинских DC DC преобразователей |
| D | Преобразователь постоянного напряжения в постоянное |
| S | Один выход |
| 01 | Номинальная мощность 1 Вт |
| M | Номинальное входное напряжение 12 В, диапазон 10,8…13,2 В DC |
| 05 | Выходное напряжение 5 В DC |
| N | Новая серия |
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочих температур от -40 до +95°C.
- Соответствие IEC/UL 62368-1 и LVD IEC60601-1.
- Медицинское одобрение по безопасности: 1 x MOPP / 2 x MOOP согласно IEC60601-1.
- Низкий ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания, непрерывный режим с автоматическим восстановлением.
- Высокая электрическая прочность изоляции вход-выход 6 кВ DC, усиленная изоляция.
- Высокий КПД до 84% для серии; для MDS01M-05N типовое значение 79%.
Области применения
- Медицинское оборудование.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
Описание
Серия MDS01-N представляет собой изолированные нестабилизированные модульные DC DC преобразователи медицинского класса мощностью 1 Вт в корпусе SIP7. Модули выполнены с международным стандартным расположением выводов, обеспечивают высокий КПД, широкий диапазон рабочих температур от -40 до +95°C, электрическую прочность изоляции вход-выход 6 кВ DC и защиту от короткого замыкания. Серия охватывает исполнения с входом 5 В, 12 В и 24 В ±10%, а также различные выходные напряжения для одноканальных и двухканальных вариантов, что делает изделия пригодными для медицинских систем, оборудования с ультранизким током утечки, средств промышленной автоматизации, телекоммуникационной аппаратуры и распределенных архитектур питания.
Параметры исполнения MDS01M-05N
Входные параметры
| Параметр | Значение |
| Партномер | MDS01M-05N |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10,8...13,2 В DC |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 105 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА, замедленного действия |
Выходные параметры
| Параметр | Значение |
| Количество выходов | 1 |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 20...200 мА |
| Номинальная мощность | 1 Вт |
| Точность выходного напряжения | ±5,0% |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная нестабильность | 1,2% при изменении входа на 1% |
| Нестабильность по нагрузке | ±15% для 3,3 В и 5 В |
| Типовой КПД | 79% |
| Максимальная емкостная нагрузка | 1000 мкФ |
| Типовая частота переключения | 30 кГц |
Изоляция и защита
| Параметр | Значение |
| Электрическая прочность изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, при 500 В DC, 25°C, 70% RH |
| Типовая межобмоточная емкость изоляции | 10 пФ |
| Уровень изоляции | Первичная-вторичная: 1 x MOPP / 2 x MOOP при входном напряжении системы 250 В AC |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Ток утечки пациента | Не более 2 мкА |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +95°C |
| Максимальная температура корпуса | +105°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,02%/°C в диапазоне 0...90°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260°C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, LVD IEC60601-1, EAC TP TC 020/2011 |
| Кондуктивные помехи | Класс A/B при использовании внешних компонентов |
| Излучаемые помехи | Класс A/B при использовании внешних компонентов |
| Устойчивость к электростатическим разрядам | Уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, 0,5 кВ, 5 кГц |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-земля |
| Устойчивость к наведенным помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
Механические параметры
| Параметр | Значение |
| Корпус | SIP7 |
| Габаритные размеры | 19,7 x 7,1 x 11,5 мм |
| Габаритные размеры в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Материал корпуса | Непроводящий черный пластик, класс UL94V-0 |
| Масса | 2,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Нет вывода |
| 7 | +Vout |
Монтажные размеры и допуски
| Параметр | Значение |
| Шаг выводов | 2,54 мм |
| Диаметр вывода | 0,8 мм |
| Минимальный размер посадочной области | 20,15 мм |
| Минимальный размер по ширине посадочной области | 7,55 мм |
| Допуск размеров x.x | ±0,5 мм |
| Допуск размеров x.xx | ±0,10 мм |
| Допуск шага выводов | ±0,05 мм |
Рекомендации по ЭМС
Для соответствия по излучаемым и кондуктивным помехам класса A/B рекомендуется типовая внешняя схема подавления ЭМС.
| Вход | Последовательная индуктивность | Входной конденсатор | Дополнительный конденсатор изоляционной связи |
| 12 В | 47 мкГн | 10 мкФ | 470 пФ / 6 кВ DC |
Надежность
| Параметр | Значение |
| MTBF | 15000 ч по MIL-HDBK-217F при 25°C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Дерейтинг
При естественной конвекции допускается работа на полной нагрузке до примерно +90°C окружающей среды. В диапазоне выше этой температуры требуется снижение выходной мощности. К +95°C допустимая нагрузка снижается приблизительно до 50%.
Примечания
- Все параметры указаны для номинального входного напряжения, номинальной нагрузки, температуры окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная нестабильность измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Ток утечки пациента не более 2 мкА и усиленная изоляция указаны для системы с входным напряжением 250 В AC, 50/60 Гц.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС.
