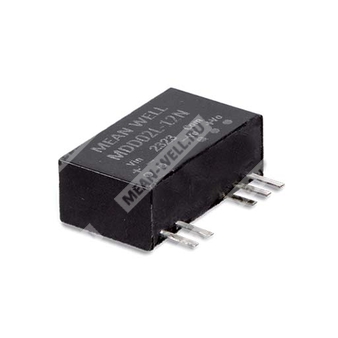

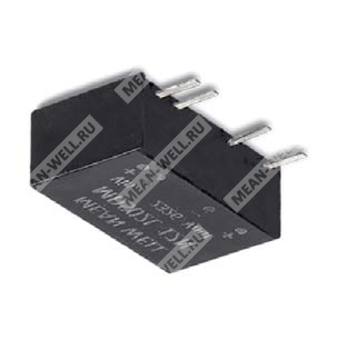

MDS02M-05N - изолированный медицинский DC-DC преобразователь мощностью 2 Вт с нестабилизированным выходом 5 В и номинальным входом 12 В.
Назначение
MDS02M-05N представляет собой модульный изолированный DC-DC преобразователь медицинского класса серии MDS02-N в корпусе SIP7. Компонент предназначен для преобразования входного постоянного напряжения 12 В в нестабилизированное выходное напряжение 5 В при выходной мощности до 2 Вт, с обеспечением гальванической развязки входа и выхода до 6 кВ DC. Изделие ориентировано на медицинскую аппаратуру, телекоммуникационные системы, промышленную автоматику и распределенные архитектуры питания.
Расшифровка партномера
| Фрагмент партномера | Значение |
| MDS | Серия MDS, одиночный выход |
| 02 | Номинальная мощность 2 Вт |
| M | Номинальное входное напряжение 12 В, диапазон 10,8...13,2 В DC |
| 05 | Выходное напряжение 5 В DC |
| N | Новое исполнение серии |
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочих температур от -40 до +95 °C.
- Соответствие IEC/UL 62368-1 и LVD IEC 60601-1.
- Одобрение по медицинской безопасности 1 x MOPP / 2 x MOOP согласно IEC 60601-1.
- Низкий ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом и автоматическим восстановлением.
- Изоляция вход-выход 6 кВ DC, усиленная изоляция.
- Низкая стоимость решения.
Области применения
- Медицинские приборы.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
Описание
Серия MDS02-N является семейством изолированных нестабилизированных DC-DC преобразователей медицинского класса мощностью 2 Вт в корпусе SIP7. Для серии характерны международный стандарт расположения выводов, КПД до 86 %, широкий температурный диапазон эксплуатации от -40 до +95 °C, высокое испытательное напряжение изоляции между входом и выходом 6 кВ DC и наличие защиты от короткого замыкания. Модели серии рассчитаны на входные напряжения 5 В, 12 В и 24 В с допуском ±10 % и выпускаются с различными вариантами выходных напряжений. Модель MDS02M-05N относится к исполнению с одиночным выходом 5 В при номинальном входе 12 В. Преобразователь пригоден для медицинских систем, приложений с ультранизким током утечки, промышленного управления, телекоммуникационного оборудования и распределенных систем питания.
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10,8...13,2 В DC |
| Входной ток без нагрузки | 28 мА |
| Входной ток при полной нагрузке | 210 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 500 мА, тип Slow-Blow |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 40...400 мА |
| Номинальная выходная мощность | 2 Вт |
| Точность выходного напряжения | ±5,0 % |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по входу | 1,2 % при изменении входного напряжения на 1 % |
| Нестабильность по нагрузке | ±15 % |
| Частота преобразования, типовое значение | 20 кГц |
| КПД, типовое значение | 77 % |
| Максимальная емкостная нагрузка | 1000 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, LVD IEC 60601-1, EAC TP TC 020/2011 |
| Испытательное напряжение изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, при 500 В DC, 25 °C, 70 % RH |
| Емкость изоляции, типовое значение | 25 пФ |
| Уровень изоляции | Первичная-вторичная: 1 x MOPP / 2 x MOOP при входном напряжении системы 250 В AC |
| Ток утечки пациента | Не более 2 мкА |
Электромагнитная совместимость
| Эмиссия | Требование | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN 55032, BS EN/EN 55011 | Класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN 55032, BS EN/EN 55011 | Класс A/B с внешними компонентами |
| Устойчивость | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN 61000-4-2 | Уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Устойчивость к радиочастотному полю | BS EN/EN 61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN 61000-4-4 | Уровень 1, 0,5 кВ / 5 кГц |
| Импульсные перенапряжения | BS EN/EN 61000-4-5 | Уровень 1, 0,5 кВ линия-земля |
| Кондуктивные радиочастотные воздействия | BS EN/EN 61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN 61000-4-8 | Уровень 1, 1 А/м |
Параметры окружающей среды и эксплуатации
| Параметр | Значение |
| Охлаждение | Свободная конвекция |
| Рабочая температура | от -40 до +95 °C |
| Максимальная температура корпуса | +105 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,02 %/°C в диапазоне 0...90 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260 °C |
Механические данные
| Параметр | Значение |
| Корпус | Непроводящий черный пластик, класс UL 94V-0 |
| Размеры | 19,7 x 7,1 x 11,5 мм |
| Размеры в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Масса | 2,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Не используется |
| 7 | +Vout |
Рекомендуемая схема для ЭМС
Для выполнения требований по электромагнитной совместимости класса A/B рекомендуется типовая внешняя схема с дросселем и конденсаторами.
| Вход | Дроссель | Конденсатор C1 |
| 12 В | 47 мкГн | 10 мкФ |
Также в типовой схеме применяется конденсатор 470 пФ / 6 кВ DC.
Надежность
| Параметр | Значение |
| MTBF | 12900 тыс. ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Максимальное количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Снижение нагрузки в зависимости от температуры
При естественной конвекции допускается работа с 100 % нагрузкой до +90 °C. В диапазоне от +90 до +95 °C требуется снижение нагрузки. При +95 °C допустимая нагрузка составляет около 50 %. Нижняя граница рабочей температуры составляет -40 °C при полной нагрузке.
Примечания
- Все параметры указаны для номинального входного напряжения, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Ток утечки пациента не более 2 мкА и усиленная изоляция определены для системы с входным напряжением 250 В AC, 50/60 Гц.
- Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
