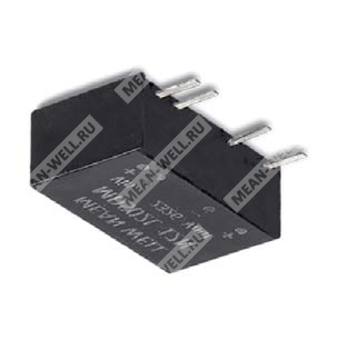

MDS02N-15N - изолированный не стабилизированный DC-DC преобразователь медицинского назначения мощностью 2 Вт для преобразования 24 В DC в 15 В DC.
Назначение
MDS02N-15N представляет собой модульный DC-DC преобразователь серии MDS02-N в корпусе SIP7 с гальванической развязкой входа и выхода. Компонент предназначен для построения изолированных вторичных цепей питания в медицинской аппаратуре, системах промышленного управления, телекоммуникационном и распределенном питании, где требуется малый ток утечки пациента, высокая электрическая прочность изоляции и компактное исполнение.
Расшифровка партномера
| Фрагмент партномера | Значение |
| M | Серия медицинских DC-DC преобразователей |
| D | Преобразователь DC-DC |
| S | Одиночный выход |
| 02 | Номинальная мощность 2 Вт |
| N | Номинальное входное напряжение 24 В DC, диапазон 21,6...26,4 В DC |
| 15 | Выходное напряжение 15 В DC |
| N | Исполнение новой серии |
Особенности
- Корпус SIP7 с международным стандартным расположением выводов.
- Диапазон рабочей температуры от -40 до +95°C.
- Соответствие IEC/UL 62368-1 и LVD IEC 60601-1.
- Медицинское исполнение с уровнем защиты 1xMOPP / 2xMOOP по IEC 60601-1.
- Малый ток утечки пациента менее 2 мкА.
- Защита от короткого замыкания с непрерывным режимом и автоматическим восстановлением.
- Электрическая прочность изоляции вход-выход 6 кВ DC, усиленная изоляция.
- КПД до 86% для серии.
Описание
Серия MDS02-N представляет собой изолированные модульные не стабилизированные DC-DC преобразователи медицинского класса мощностью 2 Вт в корпусе SIP7. Модули выполнены со стандартным международным расположением выводов, характеризуются высокой эффективностью, широким диапазоном рабочих температур, высоким уровнем изоляции между входом и выходом и встроенной защитой от короткого замыкания.
Модель MDS02N-15N рассчитана на входное напряжение 24 В DC с допуском ±10% и формирует одиночное выходное напряжение 15 В DC. Преобразователь ориентирован на применение в медицинских системах, узлах с ультранизким током утечки, а также в промышленной и телекоммуникационной аппаратуре.
Области применения
- Медицинское оборудование.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 21,6...26,4 В DC |
| Входной ток без нагрузки | 12 мА |
| Входной ток при полной нагрузке | 98 мА |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемая защита по входу | Предохранитель 500 мА, медленный |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Точность выходного напряжения | ±5,0% |
| Номинальная мощность | 2 Вт |
| Диапазон выходного тока | 13...134 мА |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная стабилизация | 1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±10% |
| Типовой КПД | 85% |
| Максимальная емкостная нагрузка | 330 мкФ |
| Типовая частота преобразования | 20 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 6 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, при 500 В DC, 25°C, 70% RH |
| Емкость изоляции, тип. | 25 пФ |
| Уровень изоляции | Первичная-вторичная: 1xMOPP / 2xMOOP при входном напряжении системы 250 В AC |
| Ток утечки пациента | Менее 2 мкА |
| Стандарты безопасности | IEC 62368-1 / UL 62368-1, LVD IEC 60601-1, EAC TP TC 020/2011 |
ЭМС
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55011, класс A/B с внешними компонентами |
| Стойкость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 2, ±4 кВ контакт; уровень 3, ±8 кВ воздух |
| Стойкость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Стойкость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ / 5 кГц |
| Стойкость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-земля |
| Стойкость к кондуктивным ВЧ помехам | BS EN/EN61000-4-6, уровень 2, 3 В |
| Стойкость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+95°C |
| Температура корпуса | До +105°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность при хранении | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,02% / °C в диапазоне 0...90°C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260°C |
Механические данные
| Параметр | Значение |
| Корпус | SIP7 |
| Размеры | 19,7 x 7,1 x 11,5 мм |
| Размеры в дюймах | 0,775 x 0,279 x 0,452 дюйма |
| Материал корпуса | Черный непроводящий пластик, класс UL94V-0 |
| Масса | 2,8 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 5 | -Vout |
| 6 | Не используется |
| 7 | +Vout |
Рекомендуемая схема для ЭМС
| Параметр | Значение для входа 24 В |
| Последовательная индуктивность | 100 мкГн |
| Входной конденсатор C1 | 22 мкФ |
| Высоковольтный конденсатор | 470 пФ / 6 кВ DC |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 12900 тыс. часов по MIL-HDBK-217F при 25°C |
| Количество в тубе | 24 шт. |
| Масса одной тубы | 105,5 г |
| Количество в коробке | 2160 шт. |
| Масса одной коробки | 9,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Снижение допустимой нагрузки
При естественной конвекции модуль допускает работу с полной нагрузкой до температуры окружающей среды около +90°C. В диапазоне выше +90°C и до +95°C требуется снижение нагрузки согласно кривой дерейтинга. При +95°C допустимая нагрузка снижается примерно до 50%.
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Ток утечки пациента не более 2 мкА, усиленная изоляция нормируется для системного входного напряжения 250 В AC, 50/60 Гц.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
