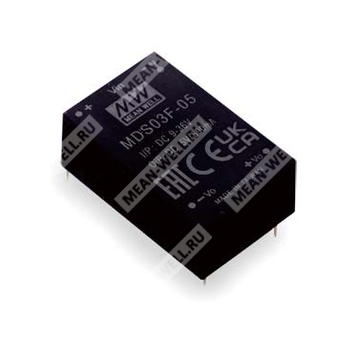

MDS03F-05 - изолированный медицинский DC-DC преобразователь постоянного тока 3 Вт с выходом 5 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | MDS | Изолированный и стабилизированный преобразователь серии MDS |
| 03 | 03 | Номинальная мощность 3 Вт |
| F | F | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | 05 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
Модуль MDS03F-05 относится к медицинским изолированным и стабилизированным DC-DC преобразователям в корпусе DIP 24 с международной распиновкой. Изделие предназначено для применения в медицинской технике и промышленной электронике, где требуется гальваническая развязка, низкий ток утечки и соответствие требованиям к безопасности для медицинского оборудования.
Преобразователь рассчитан на работу в широком входном диапазоне 9–36 В постоянного тока, имеет номинальную мощность 3 Вт и обеспечивает выход 5 В постоянного тока. По документу для данной модели характерны высокая изоляция вход-выход, защита от короткого замыкания в непрерывном режиме, защита от перегрузки и блокировка при понижении входного напряжения.
Области применения
- медицинские устройства;
- мониторы медицинского кислорода;
- КТ-сканирование;
- медицинские тележки;
- оборудование для ухода за полостью рта;
- системы промышленного управления.
Основные особенности
- корпус DIP 24 с международной стандартной распиновкой;
- широкий диапазон входного напряжения 4:1;
- низкий ток утечки пациента менее 5 мкА;
- рабочий диапазон температур от -40 до +90 °C;
- медицинская безопасность 2xMOPP по IEC 60601-1;
- защита от короткого замыкания, перегрузки и пониженного входного напряжения;
- высокая изоляция вход-выход 6 кВ постоянного тока или 4,2 кВ переменного тока;
- печатный модуль для свободной конвекции;
- повышенная энергоэффективность.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальное входное напряжение для измерений | 12 В постоянного тока |
| Переходное перенапряжение, 100 мс max | 50 В постоянного тока |
| Тип входного фильтра | Pi-тип |
| Рекомендуемый предохранитель | 2 А, медленного действия |
| Порог запуска | 8,8 В постоянного тока |
| Порог отключения | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 150 мВ п-п |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Частота переключения | 250 кГц |
| Номинальный выходной ток | 0–600 мА |
| Тип защиты от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–250% от номинальной выходной мощности |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная емкость | 20 пФ |
| Уровень изоляции | Первичная- вторичная: 2xMOPP при системном входном напряжении 250 В AC, 50/60 Гц |
| Стандарт безопасности | IEC 60601-1, 3-е издание; EAC TP TC 020/2011, для исполнения на 48 В входа также TP TC 004 |
| Ток утечки пациента | < 5 мкА |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011 | Н/Д |
| ЭСР | BS EN/EN61000-4-2 | ±15 кВ воздушный разряд |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Электрические быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | 10 В ср.кв. (e.m.f.) |
| Магнитное поле | BS EN/EN61000-4-8 | 30 А/м |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Свободная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
| Материал корпуса | Пластик UL94V-0 |
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры | 1,25 × 0,8 × 0,48 дюйма |
| Масса | 17 г |
Надежность
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25 °C |
Конфигурация выводов
| Номер вывода | MDS03F-05 |
| 1 | +Vin |
| 10 | Не используется |
| 11 | Не используется |
| 12 | -Vout |
| 13 | +Vout |
| 15 | Не используется |
| 23, 24 | -Vin |
Примечания
- Все параметры заданы при нормальном входном напряжении 12 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключенной к конденсаторам 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Для MDD03 регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
Упаковка
| Параметр | Значение |
| Способ поставки | Стандартная упаковка в трубки |
| Количество в трубке | 15 шт. |
| Количество в коробке | 750 шт. максимум |
| Масса одной трубки | 310 г |
| Масса брутто коробки | 16,1 кг |
| Размер коробки | 620 × 230 × 230 мм |
EMC-рекомендации по внешним компонентам
| Компонент | Для MDS03F | Для MDS03G |
| C1 | 10 мкФ / 50 В, MLCC | 4,7 мкФ / 100 В, MLCC |
| C2 | 10 мкФ / 50 В, MLCC | 4,7 мкФ / 100 В, MLCC |
| C3 | Не требуется | Не требуется |
| C4 | Не требуется | Не требуется |
| L1 | 450 мкГн, дроссель общего режима | 450 мкГн, дроссель общего режима |
