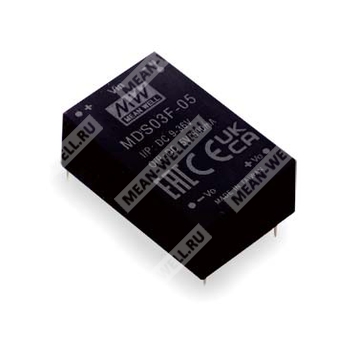

MDS03F-12 - изолированный регулируемый медицинский DC-DC преобразователь 3 Вт с выходом 12 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MDS | Серия MDS03, одинарный выход |
| 03 | Номинальная мощность 3 Вт |
| F | Входное напряжение 9–36 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение
Компонент MDS03F-12 представляет собой изолированный регулируемый модульный DC-DC преобразователь медицинского класса в корпусе DIP-24. Он предназначен для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 12 В при гальванической развязке входа и выхода и низком токе утечки, что делает его пригодным для медицинских и промышленных систем.
Особенности
- Корпус DIP-24 с международной стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Низкий ток утечки пациента менее 5 мкА.
- Широкий рабочий температурный диапазон от -40 до +90 °C.
- Соответствие требованиям медицинской безопасности 2xMOPP по IEC60601-1.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Высокая изоляция вход-выход 6 кВ DC или 4,2 кВ AC.
- Высокий КПД до 80% для исполнения F.
Применение
- Медицинские устройства.
- Мониторы кислорода.
- КТ-сканеры.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Описание

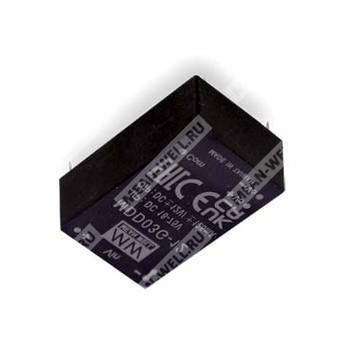

Серия MDS03 и MDD03 — это изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса мощностью 3 Вт в корпусе DIP-24. Серия использует международную стандартную распиновку, обеспечивает высокий КПД до 81%, работает в диапазоне температур от -40 до +90 °C, имеет высокую изоляцию вход-выход 6 кВ DC или 4,2 кВ AC и соответствует стандарту IEC60601-1. Модели рассчитаны на разные диапазоны входного напряжения 9–36 В и 18–75 В с коэффициентом 4:1 и доступны с различными выходными напряжениями: 5 В, 12 В, 15 В для одинарного выхода и ±5 В, ±12 В, ±15 В для двухполярного выхода. Преобразователь предназначен для медицинских систем с ультранизким током утечки.
Параметры модели MDS03F-12
| Параметр | Значение |
| Серия | MDS03 |
| Тип выхода | Одинарный |
| Номинальная мощность | 3 Вт |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Выходной ток | 0–250 мА |
| Ток холостого хода | 20 мА |
| Ток при полной нагрузке | 320 мА |
| КПД тип. | 80% |
| Максимальная ёмкостная нагрузка | 47 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 50 В постоянного тока |
| Фильтр | π-тип |
| Рекомендуемая защита | Предохранитель; для исполнения F — 2 А, медленный; для исполнения G — 1 А, медленный |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Допуск по выходному напряжению | ±2% |
| Номинальная мощность | 3 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения тип. | 250 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Пониженное входное напряжение, включение | 8,8 В постоянного тока |
| Пониженное входное напряжение, отключение | 8 В постоянного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция воздуха |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Безопасность и изоляция
| Параметр | Значение |
| Стандарт безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011 (для типоразмера 48 В вход только EAC TP TC 004) |
| Испытательное напряжение вход-выход | 6 кВ DC или 4,2 кВ AC |
| Сопротивление изоляции вход-выход | 1000 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | 2xMOPP между первичной и вторичной стороной при напряжении системы 250 В AC, 50/60 Гц |
| Ток утечки пациента | <5 мкА |
| Ёмкость изоляции тип. | 20 пФ |
ЭМС
| Параметр | Значение |
| Стандарт излучаемых помех | BS EN/EN55011 |
| Проводимые помехи | Н/П |
| Излучаемые помехи | Класс A без внешних компонентов |
| Электростатический разряд | ±15 кВ воздух |
| Устойчивость к радиочастотному полю | 10 В/м |
| Быстрые переходные процессы | ±2 кВ |
| Импульсные помехи | ±2 кВ линия-линия |
| Проводимые помехи по НЧ | 10 Вскз (э.д.с.) |
| Магнитное поле промышленной частоты | 30 А/м |
| Примечание | Для соответствия классу B необходимы внешние компоненты согласно схеме рекомендаций |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | >454 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Пластик UL94-V0 |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 17 г |
| Упаковка | 15 шт. в трубке; 750 шт. / 50 трубок максимум в коробке |
| Габариты коробки | L620 × W230 × H230 |
| Масса коробки | 16,1 кг |
Распиновка
| Вывод | MDS03 | MDD03 |
| 1 | +Vin | +Vin |
| 10 | Не подключен | Не подключен |
| 11 | Не подключен | Общий |
| 12 | -Vout | Не подключен |
| 13 | +Vout | -Vout |
| 15 | Не подключен | +Vout |
| 23, 24 | -Vin | -Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении: F — 12 В DC, G — 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C при 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке для MDD03 измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС; для методики испытаний следует использовать рекомендации Mean Well по испытаниям ЭМС для компонентов импульсных источников питания.
