MDS06F-05 - изолированный медицинский DC-DC преобразователь 6 Вт с выходом 5 В и широким входом 9–36 В.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| M | Серия медицинского исполнения |
| D | DC-DC преобразователь |
| S | Одноканальный выход |
| 06 | Номинальная мощность 6 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Краткое описание

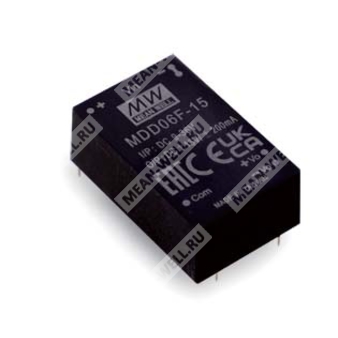

MDS06F-05 представляет собой модульный изолированный и стабилизированный DC-DC преобразователь медицинского класса в корпусе DIP-24. Изделие рассчитано на работу в широком диапазоне входного напряжения 9–36 В постоянного тока и формирует стабилизированное выходное напряжение 5 В. Конструкция предназначена для применения в медицинской и промышленной электронике, где требуются высокая электрическая изоляция, низкий ток утечки и компактное исполнение для печатного монтажа.
Особенности
- Корпус DIP-24 с международным стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Низкий ток утечки пациента: менее 5 мкА.
- Широкий диапазон рабочей температуры: от -40 до +90 °C.
- Медицинская безопасность, одобрение по 2xMOPP согласно IEC 60601-1.
- Защиты: короткое замыкание с непрерывным режимом, перегрузка, защита от пониженного входного напряжения.
- Высокая электрическая изоляция вход-выход: 6 кВ постоянного тока или 4,2 кВ переменного тока.
- Трехлетний гарантийный срок.
Области применения
- Медицинские устройства.
- Мониторинг медицинского кислорода.
- КТ-сканирование.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное перенапряжение, не более | 50 В постоянного тока |
| Тип входного фильтра | π-тип |
| Рекомендуемая защита по входу | Предохранитель; для F-моделей — медленный 2 А |
| Входной ток без нагрузки | 20 мА |
| Входной ток при полной нагрузке | 625 мА |
| Порог запуска | 8,8 В постоянного тока |
| Порог отключения | 8 В постоянного тока |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 6 Вт |
| Диапазон выходного тока | 0–1200 мА |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| КПД типовой | 80% |
| Допустимая емкостная нагрузка | 330 мкФ |
Защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Защита от пониженного входного напряжения | Есть |
Электромагнитная совместимость
| Параметр | Значение |
|---|
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011 |
| Электростатический разряд | ±15 кВ воздушный |
| Устойчивость к радиочастотному полю | 10 В/м |
| Быстрые переходные процессы | ±2 кВ |
| Импульсные помехи | ±2 кВ между линиями |
| Проводимые радиопомехи | 10 Вскз (э.д.с.) |
| Магнитное поле промышленной частоты | 30 А/м |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение вход-выход | 6 кВ постоянного тока или 4,2 кВ переменного тока |
| Сопротивление изоляции | 1000 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная емкость | 20 пФ |
| Уровень изоляции | 2xMOPP между первичной и вторичной сторонами при системном входном напряжении 250 В переменного тока, 50/60 Гц |
| Стандарты безопасности | IEC 60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для варианта 48 В только |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | от -40 до +90 °C |
| Максимальная температура корпуса | +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | от -55 до +125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, до 265 °C |
Надежность, размеры и конструкция
| Параметр | Значение |
|---|
| MTBF | >454 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Материал корпуса | Пластик UL94V-0 |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 10 | Не подключен |
| 11 | Не подключен |
| 12 | -Vout |
| 13 | +Vout |
| 15 | Не подключен |
| 23, 24 | -Vin |
Примечания
- Все параметры нормированы при номинальном входном напряжении 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки для MDD06.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
