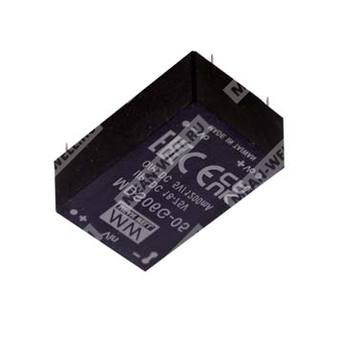

MDS06G-05 - изолированный медицинский DC-DC преобразователь 6 Вт с выходом 5 В для широкого входного диапазона.
Назначение: преобразование постоянного напряжения с гальванической развязкой для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Значение |
| MDS | Серия: одинарный выход |
| 06 | Номинальная мощность 6 Вт |
| G | Входной диапазон 18–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Краткое описание

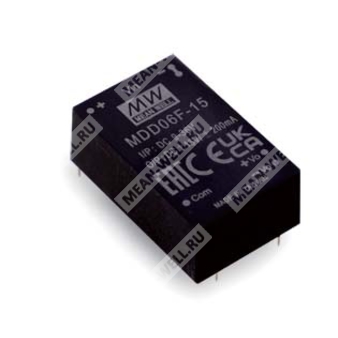

Серия MDS06 и MDD06 представляет собой изолированные и стабилизированные DC-DC модули медицинского класса в корпусе DIP 24 с международным стандартным расположением выводов. Для модели MDS06G-05 характерны широкий входной диапазон 18–75 В, одинарный выход 5 В, высокая эффективность и усиленная изоляция входа/выхода, пригодная для применения в медицинских системах и в оборудовании с повышенными требованиями к току утечки.
Особенности
- Корпус DIP 24 с международным стандартным расположением выводов.
- Широкий входной диапазон 18–75 В постоянного тока.
- Низкий ток утечки пациента: менее 5 мкА.
- Диапазон рабочей температуры: от -40 до +90 °C.
- Медицинская безопасность по IEC60601-1, 2xMOPP.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от пониженного входного напряжения.
- Высокая изоляция вход-выход: 6 кВ DC или 4,2 кВ AC.
- Высокий КПД до 84% для серии.
- 3 года срока гарантии.
Применение
- Медицинские устройства.
- Медицинские мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
- Промышленные системы управления.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Номинальный вход | 24 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 100 В постоянного тока |
| Фильтр | П-образный |
| Рекомендуемая защита по входу | Предохранитель 1 А медленного действия |
| Напряжение включения УПН | 8,8 В постоянного тока |
| Напряжение отключения УПН | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 100 мВ пик-пик |
| Нагрузочная регулировка | ±0,5% |
| Регулировка по сети | ±0,5% |
| Частота преобразования | 280 кГц |
| Выходной ток | 0–1200 мА |
| Ёмкость нагрузки, максимум | 330 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–250% от номинальной выходной мощности |
| Защита от пониженного входного напряжения | Старт при 8,8 В постоянного тока; отключение при 8 В постоянного тока |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень испытания / примечание |
| Кондуктивные помехи | BS EN/EN55011 | Не нормируется |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | ±15 кВ воздушный |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | ±2 кВ линия-линия |
| Наведённые помехи | BS EN/EN61000-4-6 | 10 В ср.кв. (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | 30 А/м |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение вход-выход | 6 кВ DC или 4,2 кВ AC |
| Стандарт безопасности | IEC60601-1 (LVD), 3-е издание; EAC TP TC 020/2011 (для 48 В входных типов также TP TC 004) |
| Сопротивление изоляции вход-выход | 1000 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 20 пФ |
| Уровень изоляции | Первичная- вторичная: 2xMOPP при системном входном напряжении 250 В AC, 50/60 Гц |
Эксплуатационные характеристики
| Параметр | Значение |
| Диапазон рабочей температуры | -40…+90 °C |
| Максимальная температура корпуса | +105 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,05% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Надёжность, размеры и исполнение
| Параметр | Значение |
| MTBF | Более 454 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 17 г |
Выводы и назначение контактов
| Номер вывода | Назначение для MDS06 | Назначение для MDD06 |
| 1 | +Vin | +Vin |
| 10 | Нет вывода | Нет вывода |
| 11 | Нет вывода | Общий |
| 12 | -Vout | Нет вывода |
| 13 | +Vout | -Vout |
| 15 | Нет вывода | +Vout |
| 23, 24 | -Vin | -Vin |
Примечания
| 1 | Все параметры указаны при нормальном входном напряжении: для F — 12 В DC, для G — 24 В DC; при номинальной нагрузке; при 25 °C и 70% RH окружающей среды. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ. |
| 3 | Регулировка по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке. |
| 4 | Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки для MDD06. |
| 5 | Изделие в составе конечного оборудования должно быть повторно проверено на соответствие директивам ЭМС. |
Сведения по упаковке
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубке | 15 шт. |
| Количество в коробке | 750 шт. максимум |
| Масса одной трубки | 310 г |
| Масса коробки | 16,1 кг |
| Размер коробки | 620 × 230 × 230 мм |
Рекомендуемая схема для соответствия BS EN/EN55011 класс B
| Элемент | Для MDS06G |
| C1 | 4,7 мкФ / 100 В, MLCC |
| C2 | 4,7 мкФ / 100 В, MLCC |
| C3 | Нет |
| C4 | Нет |
| L1 | 450 мкГн, синфазный дроссель |
