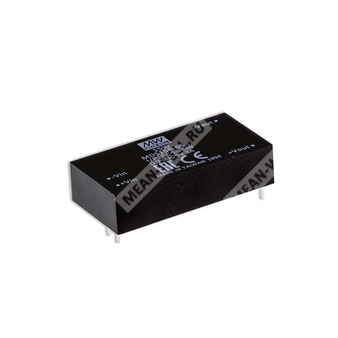

MDS15A-05 - изолированный медицинский DC-DC преобразователь 15 Вт для питания низковольтной нагрузки.
Общие сведения
Компонент MDS15A-05 относится к серии MDS15 — это модульный медицинский DC-DC преобразователь изолированного типа в корпусе 2"x1" с международным стандартным расположением выводов. Модуль предназначен для применения в медицинской аппаратуре и иных системах, где требуется гальваническая развязка, низкий ток утечки и соблюдение требований по электробезопасности.
Данная модификация имеет входной диапазон 9–18 В и номинальное выходное напряжение 5 В. По таблице модели ей соответствует выходная мощность до 15 Вт и максимальный выходной ток 3000 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDS15 | Серия медицинских изолированных DC-DC преобразователей, 15 Вт |
| A | Входной диапазон 9–18 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Особенности
- Корпус DIP 2"x1" с международным стандартным расположением выводов.
- 2:1 широкий диапазон входного напряжения.
- Низкий ток утечки пациента: <5 мкА.
- Расширенный рабочий температурный диапазон: −40…+90 °C.
- Медицинская безопасность: 2xMOPP согласно IEC60601-1.
- Не требуется минимальная нагрузка.
- Защиты: короткое замыкание (непрерывный режим), перегрузка, пониженное входное напряжение.
- Высокая степень изоляции вход-выход: 4000 В AC, усиленная изоляция.
- КПД до 88%.
Области применения
- Медицинские устройства.
- Медицинские кислородные мониторы.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Описание
MDS15A-05 — это изолированный и стабилизированный модульный медицинский DC-DC преобразователь мощностью 15 Вт в корпусе 2"x1". Модуль выполнен с выводами международного стандарта и рассчитан на применение в медицинских системах, где критичны высокая электрическая изоляция, малый ток утечки и соответствие требованиям безопасности.
Серия MDS15 поддерживает несколько входных диапазонов: 9–18 В, 18–36 В и 36–75 В, а также выходные напряжения 5 В, 12 В, 15 В и 24 В. Модификация MDS15A-05 относится к группе с входом 9–18 В и выходом 5 В.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 25 В постоянного тока |
| Фильтр | Pi-тип |
| Рекомендуемый предохранитель | 4 А, медленный |
| Порог блокировки при понижении входного напряжения | 7,5 В постоянного тока |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 1500 мА |
| Частота переключения, тип. | 250 кГц |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В постоянного тока |
| Выходной ток | 3000 мА |
| Номинальная мощность | 15 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п |
| Линия регулирования | ±0,5% |
| Нагрузка регулирования | ±0,5% |
| Допустимая емкостная нагрузка, максимум | 5600 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–185% от номинальной выходной мощности |
| Восстановление после аварии | Автоматическое после устранения причины |
| Пониженное входное напряжение | Есть |
Электрическая изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, тип. | 100 пФ |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| ЭСР | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотная восприимчивость | Уровень 1, 10 В/м |
| Быстрые переходные процессы | Уровень 1, ±2 кВ |
| Импульсные помехи | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость | Уровень 1, 10 В действ. (э.д.с.) |
| Магнитное поле | Уровень 2, 10 А/м |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | −40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения, влажность | −55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…70 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1060 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Пластик UL94V-0 |
| Тип корпуса | 2"x1" DIP |
| Габариты (Д × Ш × В) | 50,8 × 25,4 × 12 мм |
| Масса одного изделия | 30 г |
Выводы
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не используется |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении (A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется при изменении входного напряжения от нижнего к верхнему пределу при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Уровень 2xMOPP основан на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
- Рекомендуется перепроверять соответствие конечного оборудования требованиям ЭМС.
Упаковка
| Параметр | Значение |
| Масса упаковки | 670 г |
| Количество в одной трубке | 18 шт. |
| Максимальное количество в картонной коробке | 432 шт. / 24 трубки |
| Масса одной коробки | 16,83 кг |
| Размеры коробки | L545 × W220 × H240 |
