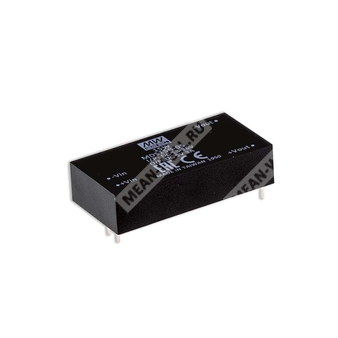

MDS15A-12 - изолированный медицинский DC-DC преобразователь мощностью 15 Вт с выходом 12 В для систем промышленной и медицинской электроники.
Общие сведения
Компонент MDS15A-12 относится к серии MDS15 — это модульный изолированный и стабилизированный DC-DC преобразователь медицинского класса в корпусе 2"x1" с выводами по международному стандарту. Модуль предназначен для формирования стабилизированного постоянного напряжения 12 В из источников постоянного тока с широким диапазоном входного напряжения, с гальванической развязкой и низким током утечки, что делает его пригодным для медицинских и ответственных промышленных применений.
Особенности
- Корпус DIP 2"x1" с выводами по международному стандарту.
- Широкий диапазон входного напряжения 2:1.
- Низкий ток утечки пациента менее 5 мкА.
- Широкий диапазон рабочей температуры от -40 до +90 °C.
- Медицинская безопасность, соответствие 2xMOPP по IEC 60601-1.
- Отсутствие требования к минимальной нагрузке.
- Защита от короткого замыкания в непрерывном режиме, защита от перегрузки и от пониженного входного напряжения.
- Высокая степень изоляции вход-выход 4000 VAC, усиленная изоляция.
Применение
- Медицинские устройства.
- Мониторы медицинского кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Расшифровка партномера
| Фрагмент обозначения | Значение |
|---|
| MDS | Серия медицинских изолированных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| A | Диапазон входного напряжения A: 9–18 В DC |
| 12 | Выходное напряжение 12 В DC |
Основные электрические параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 15 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Частота преобразования, тип. | 250 кГц для 12 В / 24 В входа |
| Входное сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH |
| Изоляционная емкость, тип. | 100 пФ |
| Диапазон входного напряжения | 9–18 В DC |
| Порог срабатывания защиты от пониженного входного напряжения | 7,5 В DC |
| Тип фильтра | Pi-тип |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–18 В DC |
| Скачок входного напряжения, максимум 100 мс | 25 В DC |
| Рекомендуемый предохранитель | 4 А, тип с задержкой |
| Порог отключения по пониженному входному напряжению | 7,5 В DC |
| Типовой входной ток без нагрузки | 10 мА |
| Типовой входной ток при полной нагрузке | 1450 мА |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В DC |
| Выходной ток | 1250 мА |
| Диапазон допустимой емкостной нагрузки, максимум | 1000 мкФ |
| Диапазон регулирования нагрузки | 0–100% от номинальной нагрузки |
| Диапазон регулирования по линии | От низкого к высокому уровню входного напряжения при номинальной нагрузке |
Защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–185% от номинальной выходной мощности |
| Пониженное входное напряжение | Есть |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1 (LVD), 3-е издание; EAC TP TC 020/2011 (для типа 48 Vin также EAC TP TC 004) |
| Напряжение выдержки изоляции | Вход-выход 4 кВ AC |
| Эмиссия по проводам | BS EN/EN 55011, класс A без внешних компонентов |
| Излучаемые помехи | BS EN/EN 55011, класс A без внешних компонентов |
| Электростатический разряд | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотная восприимчивость | Уровень 1, 10 В/м |
| Быстрые переходные процессы | Уровень 1, ±2 кВ |
| Импульсные помехи | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость | Уровень 1, 10 В ср.кв. (e.m.f.) |
| Магнитное поле | Уровень 2, 10 А/м |
Эксплуатационные и механические параметры
| Параметр | Значение |
|---|
| Рабочая температура | -40…+90 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C |
| Охлаждение | Естественная конвекция |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 минут по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
| Материал корпуса | Пластик UL94V-0 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1060 тыс. ч по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
|---|
| Габариты корпуса | 50,8 × 25,4 × 12 мм |
| Габариты корпуса в дюймах | 2 × 1 × 0,47 дюйма |
Назначение выводов
| Номер вывода | Обозначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
|---|
| Масса одного модуля | 30 г |
| Количество в одной трубке | 18 шт. |
| Масса одной трубки | 670 г |
| Максимальное количество в коробке | 432 шт. / 24 трубки |
| Масса одной коробки | 16,83 кг |
| Размеры коробки | L545 × W220 × H240 |
Примечания
1. Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Значение 2xMOPP основано на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
