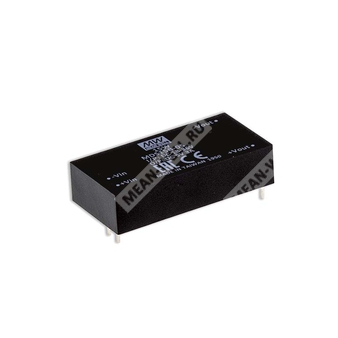

MDS15A-15 - изолированный медицинский DC-DC преобразователь 15 Вт с выходом 15 В для аппаратуры с низкими токами утечки.
Назначение и особенности
Модуль MDS15A-15 относится к серии MDS15 и представляет собой изолированный, стабилизированный преобразователь постоянного тока в постоянный ток медицинского класса в корпусе DIP 2"x1" с международной распиновкой. Изделие предназначено для применения в медицинских и иных ответственных системах, где требуются повышенная электрическая прочность изоляции, малый ток утечки, широкий диапазон рабочих температур и соответствие требованиям медицинской безопасности.
Данный вариант рассчитан на входной диапазон 9…18 В постоянного тока и обеспечивает стабилизированное выходное напряжение 15 В. Модуль не требует минимальной нагрузки, имеет непрерывную защиту от короткого замыкания, защиту от перегрузки и защиту от пониженного входного напряжения.
Области применения
- Медицинские устройства
- Мониторы медицинского кислорода
- Компьютерная томография
- Медицинские тележки
- Оборудование для стоматологической помощи
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | MDS15 | Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт |
| Диапазон входного напряжения | A | Номинальный диапазон 9…18 В постоянного тока |
| Выходное напряжение | 15 | 15 В постоянного тока |
Основные электрические параметры
| Параметр | Значение |
| Номинальная выходная мощность | 15 Вт |
| Выходное напряжение | 15 В |
| Диапазон входного напряжения | 9…18 В постоянного тока |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 1450 мА |
| Выходной ток | 1000 мА |
| КПД, типовое значение | 87% |
| Пульсации и шум | 60 мВ пик-пик |
| Точность выходного напряжения | ±1% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения, типовая | 250 кГц |
| Пусковой импульс входного напряжения | 25 В постоянного тока, 100 мс максимум |
Диапазон и защита по входу
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В постоянного тока |
| Фильтр по входу | π-тип |
| Рекомендация по защите входа | Предохранитель с задержкой срабатывания 4 А |
| Порог блокировки при пониженном напряжении | 7,5 В постоянного тока |
Выходные и эксплуатационные характеристики
| Параметр | Значение |
| Номинальная мощность | 15 Вт |
| Перегрузка | 110…185% от номинальной выходной мощности |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Минимальная нагрузка | Не требуется |
| Выходная пульсация и шум | 60 мВ пик-пик |
Изоляция и безопасность
| Параметр | Значение |
| Электрическая прочность изоляции вход/выход | 4 кВ переменного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Ёмкость изоляции, типовая | 100 пФ |
| Нормы безопасности | IEC60601-1 (3-я редакция), EAC TP TC 020/2011; для исполнения 48Vin — EAC TP TC 004 |
| Уровень медицинской защиты | 2 x MOPP |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Электростатический разряд | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 1, 10 В/м |
| Быстрые переходные процессы / всплески | Уровень 1, ±2 кВ |
| Импульсные перенапряжения | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая устойчивость к ВЧ-помехам | Уровень 1, 10 В ср. кв. (e.m.f.) |
| Магнитное поле промышленной частоты | Уровень 2, 10 А/м |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+90°C |
| Температура корпуса | До +110°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125°C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…70°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260°C |
Надёжность, конструкция и габариты
| Параметр | Значение |
| MTBF | 1060 тыс. ч по MIL-HDBK-217F (25°C) |
| Материал корпуса | Пластик UL94V-0 |
| Габариты (Д×Ш×В) | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
| Масса | 30 г |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не используется |
| 5 | -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении (A: 12 В, B: 24 В, C: 48 В), номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Уровень 2 x MOPP основан на рабочем напряжении 250 В переменного тока между первичной и вторичной цепями.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубе | 18 шт. |
| Количество в коробке | 432 шт. максимум |
| Масса одной трубы | 670 г |
| Масса коробки | 16,83 кг |
| Размеры коробки | L545 × W220 × H240 мм |
