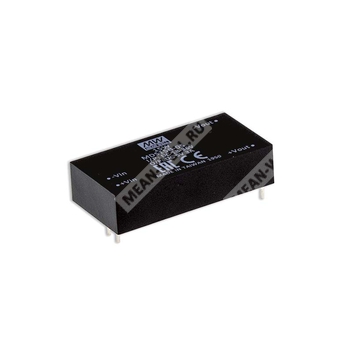

MDS15A-24 - медицинский изолированный DC-DC преобразователь 24 Вт для систем питания с широким входным диапазоном.
Назначение
Компонент MDS15A-24 представляет собой модульный изолированный и стабилизированный медицинский DC-DC преобразователь мощностью 15 Вт в корпусе формата 2" × 1". Модель предназначена для формирования стабилизированного выходного напряжения 24 В из источников питания группы A с диапазоном входного напряжения 9…18 В постоянного тока. Преобразователь ориентирован на применение в медицинской аппаратуре и других устройствах, где требуются высокая развязка, малый ток утечки и работа в расширенном температурном диапазоне.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| MDS15 |
Серия медицинских DC-DC преобразователей мощностью 15 Вт |
| A |
Группа входного напряжения A: 9…18 В постоянного тока |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Корпус 2" × 1" с международной стандартной распиновкой.
- Широкий входной диапазон 2:1.
- Низкий ток утечки на пациента: менее 5 мкА.
- Расширенный диапазон рабочих температур: −40…+90 °C.
- Медицинская сертификация безопасности 2 × MOPP по IEC 60601-1.
- Отсутствие требования минимальной нагрузки.
- Защита от короткого замыкания в непрерывном режиме, от перегрузки и от пониженного входного напряжения.
- Высокая изоляция входа и выхода: 4000 В переменного тока.
Область применения
- Медицинские устройства.
- Медицинские мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Основные параметры
| Параметр |
Значение |
| Номинальная мощность |
15 Вт |
| Номинальное выходное напряжение |
24 В |
| Группа входного напряжения |
A |
| Диапазон входного напряжения |
9…18 В постоянного тока |
| Тип корпуса |
2" × 1" |
| Тип изделия |
Изолированный и стабилизированный модульный медицинский DC-DC преобразователь |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9…18 В постоянного тока |
| Импульсное перенапряжение |
25 В постоянного тока, не более 100 мс |
| Фильтр |
Pi-тип |
| Рекомендуемая защита по входу |
Предохранитель. Для моделей 12 В — 4 А, замедленного действия; 24 В — 2 А, замедленного действия; 48 В — 1 А, замедленного действия |
| Понижение напряжения блокировки |
7,5 В постоянного тока |
| Частота переключения |
250 кГц |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В постоянного тока |
| Точность выходного напряжения |
±1 % |
| Допуск мощности |
15 Вт |
| Пульсации и шум |
60 мВ пик-пик |
| Стабилизация по линии |
±0,5 % |
| Стабилизация по нагрузке |
±0,5 % |
| Выходной ток |
625 мА |
| Допустимая ёмкостная нагрузка |
220 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывное, с автоматическим восстановлением |
| Перегрузка |
110…185 % от номинальной выходной мощности |
| Пониженное входное напряжение |
7,5 В постоянного тока |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−40…+90 °C |
| Температура корпуса |
Не более +110 °C |
| Относительная влажность при работе |
20…90 % без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения |
−55…+125 °C |
| Влажность хранения |
10…95 % без конденсации |
| Температурный коэффициент |
0,03 %/°C в диапазоне 0…70 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
260 °C максимум, 1,5 мм от корпуса в течение 1…3 с |
Изоляция и электробезопасность
| Параметр |
Значение |
| Напряжение изоляции вход-выход |
4 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Ёмкость изоляции |
100 пФ |
| Стандарты безопасности |
IEC 60601-1 (LVD), 3-е издание, EAC TP TC 020/2011 (для типа 48 В также EAC TP TC 004) |
ЭМС
| Параметр |
Значение |
| Излучаемые и кондуктивные помехи |
Класс A без внешних компонентов, по BS EN/EN55011 |
| ЭСР |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотная восприимчивость |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
Уровень 1, ±2 кВ |
| Импульсные перенапряжения |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Кондуктивная восприимчивость |
Уровень 1, 10 В среднеквадратичное |
| Магнитное поле |
Уровень 2, 10 А/м |
Надёжность
| Параметр |
Значение |
| MTBF |
1060 тыс. часов по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр |
Значение |
| Размеры корпуса |
50,8 × 25,4 × 12 мм |
| Размеры корпуса в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
| Тип монтажа |
Выводной, через печатную плату |
| Распиновка |
1 — +Vin; 2 — -Vin; 3 — +Vout; 4 — не подключён; 5 — -Vout |
Упаковка
| Параметр |
Значение |
| Масса одного модуля |
30 г |
| Количество в одной трубке |
18 шт. |
| Масса одной трубки |
670 г |
| Количество в коробке |
432 шт. / 24 трубки максимум |
| Масса коробки |
16,83 кг |
| Размеры коробки |
545 × 220 × 240 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В постоянного тока, B — 24 В постоянного тока, C — 48 В постоянного тока, при номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки.
- 2 × MOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
