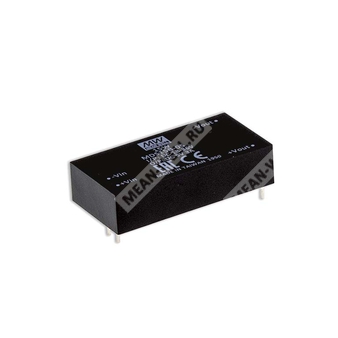

MDS15B-05 - медицинский изолированный DC-DC преобразователь мощностью 15 Вт с выходом 5 В для питания электронных узлов.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDS15 |
Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт |
| B |
Диапазон входного напряжения 18–36 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Особенности
- DIP-корпус формата 2"x1" с международным стандартным расположением выводов
- Широкий диапазон входного напряжения 2:1
- Низкий ток утечки на пациента менее 5 мкА
- Широкий диапазон рабочей температуры от -40 до +90 °C
- Соответствие требованиям медицинской безопасности 2xMOPP по IEC 60601-1
- Не требуется минимальная нагрузка
- Защиты: короткое замыкание с непрерывным режимом восстановления, перегрузка, пониженное входное напряжение
- Высокая изоляция I/O 4000 VAC, усиленная изоляция
Области применения
- Медицинские устройства
- Мониторы кислорода в медицине
- Компьютерная томография
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS15 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2"x1".
Изделия имеют международное стандартное расположение выводов, высокий КПД до 88%, расширенный рабочий температурный диапазон
от -40 до +90 °C, напряжение изоляции I/P-O/P 4 кВ AC, соответствие медицинскому стандарту IEC 60601-1 и непрерывную защиту от короткого замыкания.
Модель MDS15B-05 предназначена для работы от входной шины 18–36 В постоянного тока и формирует стабилизированное выходное напряжение 5 В.
Компонент ориентирован на медицинские системы, в которых критичны низкий ток утечки и высокая гальваническая развязка.
Таблица выбора модели
| Тип изделия |
Диапазон входного напряжения |
Выходное напряжение |
Ток холостого хода |
Ток при полной нагрузке |
Выходной ток |
КПД, тип. |
Макс. ёмкость нагрузки |
| MDS15B-05 |
18–36 В |
5 В |
7 мА |
750 мА |
3000 мА |
87% |
5600 мкФ |
Параметры
| Параметр входа |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс |
50 В постоянного тока |
| Рекомендуемый предохранитель |
2 А, замедленного действия |
| Порог блокировки при понижении входного напряжения |
15 В постоянного тока |
| Фильтр |
π-тип |
| Параметр выхода |
Значение |
| Номинальное выходное напряжение |
5 В постоянного тока |
| Допуск выходного напряжения |
±1% |
| Номинальная мощность |
15 Вт |
| Пульсации и шум |
60 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования, тип. |
250 кГц |
| Защита от короткого замыкания |
Непрерывная, автоматическое восстановление |
| Защита от перегрузки |
110–185% от номинальной выходной мощности |
| Параметр изоляции и безопасности |
Значение |
| Напряжение изоляции вход–выход |
4 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. |
100 пФ |
| Медицинская безопасность |
2xMOPP по IEC 60601-1 |
| Стандарты безопасности |
IEC 60601-1 (LVD), 3-е издание; EAC TP TC 020/2011; для типа 48 В также EAC TP TC 004 |
| Параметр электромагнитной совместимости |
Значение |
| Излучаемые помехи |
BS EN/EN 55011, класс A без внешних компонентов |
| Кондуктивные помехи |
BS EN/EN 55011, класс A без внешних компонентов |
| Электростатический разряд |
Уровень 1, ±15 кВ воздушный разряд, ±8 кВ контактный |
| Радиочастотное электромагнитное поле |
Уровень 1, 10 В/м |
| Электрические быстрые переходные процессы |
Уровень 1, ±2 кВ |
| Импульсные помехи |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость |
Уровень 1, 10 В ср.кв. |
| Магнитное поле |
Уровень 2, 10 А/м |
| Параметры эксплуатации |
Значение |
| Рабочая температура |
от -40 до +90 °C |
| Температура корпуса |
до +110 °C |
| Рабочая влажность |
20%–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
от -55 до +125 °C, 10%–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0…70 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
| Надёжность |
Значение |
| MTBF |
1060 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр |
Значение |
| Габариты |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
| Масса |
30 г |
Расположение выводов
| Номер вывода |
Назначение |
| 1 |
Плюс входа |
| 2 |
Минус входа |
| 3 |
Плюс выхода |
| 4 |
Не подключен |
| 5 |
Минус выхода |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Для MDS15B-05 нормальное входное напряжение соответствует диапазону 18–36 В постоянного тока.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- 2xMOPP основано на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
- Испытания по ЭМС должны подтверждаться на уровне конечного оборудования.
Упаковка
| Параметр |
Значение |
| Количество в трубке |
18 шт. |
| Количество в коробке |
432 шт. максимум, 24 трубки |
| Масса одной трубки |
670 г |
| Масса коробки |
16,83 кг |
| Размер коробки |
L545 × W220 × H240 мм |
| Стандартная упаковка |
Трубка |
