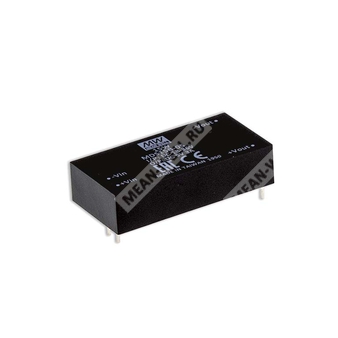

MDS15B-12 - изолированный медицинский DC-DC преобразователь 15 Вт с входом 18–36 В и выходом 12 В для аппаратуры с низким током утечки.
Назначение: модульный медицинский DC-DC преобразователь для питания электронных узлов, где требуются усиленная изоляция, низкий ток утечки и соответствие медицинским требованиям.
Расшифровка партномера
| Позиция в партномере | Значение |
| MDS15 | Серия изолированных регулируемых медицинских DC-DC преобразователей мощностью 15 Вт |
| B | Группа входного напряжения B: 18–36 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Описание
Серия MDS15 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2"×1". Изделие выполнено в корпусе DIP с международным стандартом расположения выводов. Для исполнения MDS15B-12 предусмотрен широкий входной диапазон 18–36 В постоянного тока и номинальное выходное напряжение 12 В постоянного тока. Преобразователь ориентирован на медицинские системы, где важны высокая электрическая прочность изоляции, низкий ток утечки и непрерывная защита от короткого замыкания.
По документу серия обеспечивает КПД до 88%, работает в расширенном температурном диапазоне и соответствует требованиям медицинского стандарта IEC60601-1. Применена усиленная изоляция между входом и выходом. Устройство не требует минимальной нагрузки.
Особенности
- Корпус DIP 2"×1" с международным стандартом выводов.
- Широкий входной диапазон 2:1.
- Малый ток утечки пациента: менее 5 мкА.
- Диапазон рабочей температуры: от -40 до +90 °C.
- Медицинская безопасность: 2xMOPP по IEC60601-1.
- Не требуется минимальная нагрузка.
- Защита от короткого замыкания с непрерывным режимом.
- Защита от перегрузки.
- Защита от пониженного входного напряжения.
- Высокая электрическая прочность изоляции 4000 В AC.
- КПД до 88%.
- 3-летний срок гарантии.
Области применения
- Медицинское оборудование.
- Мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для стоматологии.
Параметры
| Параметр | Значение |
| Номинальная выходная мощность | 15 Вт |
| Тип корпуса | Модульный, DIP, 2"×1" |
| Размеры корпуса | 50,8 × 25,4 × 12 мм |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 30 г |
| Средняя наработка на отказ | 1060 тыс. часов по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение для MDS15B-12 |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Импульсное перенапряжение входа | 50 В DC, длительность до 100 мс |
| Входной фильтр | Pi-тип |
| Рекомендуемый предохранитель | 2 А, замедленного действия |
| Порог отключения по пониженному напряжению | 15 В DC |
| Частота преобразования | 250 кГц |
| Потребляемый ток без нагрузки | 7 мА |
| Потребляемый ток при полной нагрузке | 700 мА |
Выход
| Параметр | Значение для MDS15B-12 |
| Выходное напряжение | 12 В DC |
| Точность выходного напряжения | ±1% |
| Номинальная мощность | 15 Вт |
| Номинальный выходной ток | 1250 мА |
| Пульсации и шум | 60 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
Защита
| Параметр | Значение для MDS15B-12 |
| Короткое замыкание | Непрерывное, автоматическое восстановление |
| Перегрузка | 110–185% от номинальной выходной мощности |
| Восстановление после перегрузки | Автоматическое после устранения аварийного режима |
| Пониженное входное напряжение | 15 В DC |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляция вход-выход | 4000 В AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 100 пФ |
| Категория изоляции | Усиленная изоляция |
| Медицинская безопасность | 2xMOPP |
| Стандарт безопасности | IEC60601-1 (LVD), 3-е издание, одобрение EAC TP TC 020/2011 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин на осях X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
ЭМС
| Параметр | Значение |
| Эмиссия по проводам | BS EN/EN55011, класс A без внешних компонентов |
| Излучаемая эмиссия | BS EN/EN55011, класс A без внешних компонентов |
| Электростатический разряд | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотная восприимчивость | Уровень 1, 10 В/м |
| Быстрые импульсные помехи | Уровень 1, ±2 кВ |
| Импульсные перенапряжения | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Кондуктивная восприимчивость | Уровень 1, 10 Вrms (э.д.с.) |
| Магнитное поле | Уровень 2, 10 А/м |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при номинальном входном напряжении (A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконеченной конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки. |
| 5 | 2xMOPP рассчитан на рабочее напряжение 250 В AC между первичной и вторичной сторонами. |
| 6 | Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
Габаритные размеры
| Параметр | Значение |
| Длина | 50,8 мм |
| Ширина | 25,4 мм |
| Высота | 12 мм |
| Допуск | x.x ±0,5 мм |
| Размер вывода | 1 ±0,1 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Формат поставки | Стандартная упаковка в трубах |
| Количество в трубе | 18 шт. |
| Масса одной трубы | 670 г |
| Максимальное количество в коробке | 432 шт. / 24 трубы |
| Масса одной коробки | 16,83 кг |
| Размер коробки | L545 × W220 × H240 |
