MDS15B-15 - изолированный медицинский DC-DC преобразователь 15 Вт с выходным напряжением 15 В для широкого диапазона входа.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MDS15 | Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт |
| B | Вариант с номинальным входным диапазоном 18…36 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и основные особенности

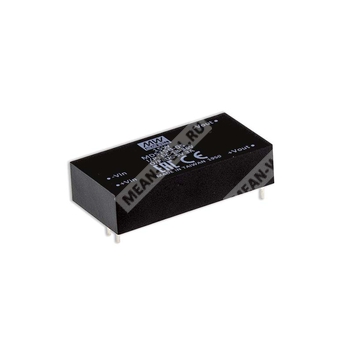

Компонент MDS15B-15 представляет собой модульный изолированный DC-DC преобразователь медицинского класса мощностью 15 Вт в корпусе 2"×1" с выводным исполнением и стандартной распиновкой. Модель предназначена для применения в медицинской аппаратуре и других системах, где требуется гальваническая развязка, низкий ток утечки, высокая изоляция и стабильное выходное напряжение 15 В.
Для данного исполнения характерны: входной диапазон 18…36 В, высокий КПД до 86% в типовом режиме, отсутствие требования к минимальной нагрузке, защита от короткого замыкания в непрерывном режиме, защита от перегрузки и защита от пониженного входного напряжения.
Особенности
- DIP-корпус 2"×1" с международной стандартной распиновкой.
- 2:1 широкий диапазон входного напряжения.
- Ток утечки пациента менее 5 мкА.
- Диапазон рабочей температуры от -40 до +90 °C.
- Медицинская безопасность, одобрение 2xMOPP по IEC60601-1.
- Не требуется минимальная нагрузка.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 4000 В переменного тока, усиленная изоляция.
- 3 года гарантийный срок.
Применение
- Медицинские устройства
- Медицинский кислородный монитор
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Параметры модели MDS15B-15
| Параметр | Значение |
|---|
| Номинальная мощность | 15 Вт |
| Входной диапазон | 18…36 В постоянного тока |
| Выходное напряжение | 15 В постоянного тока |
| Выходной ток | 1000 мА |
| Ток холостого хода | 7 мА |
| Ток при полной нагрузке | 700 мА |
| Типовой КПД | 86% |
| Максимальная емкостная нагрузка | 720 мкФ |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 50 В постоянного тока |
| Тип входного фильтра | Pi-тип |
| Рекомендуемый предохранитель | 2 А, задержка срабатывания |
| Пониженное входное напряжение | 15 В постоянного тока |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В постоянного тока |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Номинальная выходная мощность | 15 Вт |
| Типовая рабочая частота преобразования | 250 кГц |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Защита от перегрузки | 110…185% от номинальной выходной мощности |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 4 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость изоляции, типовая | 100 пФ |
| Медицинский стандарт безопасности | IEC60601-1 (LVD), 3-е издание, одобрение EAC TP TC 020/2011 (для 48Vin также EAC TP TC 004) |
| Уровень медицинской изоляции | 2xMOPP при рабочем напряжении 250 В переменного тока между первичной и вторичной цепью |
| Ток утечки пациента | Менее 5 мкА |
Электромагнитная совместимость
| Параметр | Норма / уровень |
|---|
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Электростатический разряд | Уровень 1, ±15 кВ воздушный разряд, ±8 кВ контактный разряд |
| Радиочастотное электромагнитное поле | Уровень 1, 10 В/м |
| Быстрые переходные процессы / всплески | Уровень 1, ±2 кВ |
| Импульсные помехи | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проведенные помехи | Уровень 1, 10 Вскз (э.д.с.) |
| Магнитное поле промышленной частоты | Уровень 2, 10 А/м |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Надежность и конструктив
| Параметр | Значение |
|---|
| MTBF | 1060 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Пластик UL94V-0 |
| Габариты (Д × Ш × В) | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 30 г |
| Упаковка в трубках | 18 шт. в трубке, 432 шт. в коробке максимум |
| Масса одной трубки | 670 г |
| Максимальное количество в коробке | 432 шт. |
| Масса одной коробки | 16,83 кг |
| Размеры коробки | L545 × W220 × H240 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулировка по линии измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
4. Регулировка по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
5. Допустимое напряжение изоляции 2xMOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной цепью.
6. Конечное оборудование должно быть повторно проверено на соответствие директивам EMC. Для выполнения испытаний по EMC следует руководствоваться документом по испытаниям EMI для компонентов источников питания.
