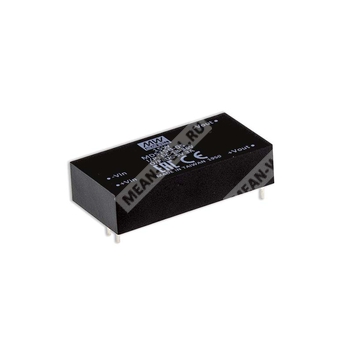

MDS15B-24 - изолированный медицинский DC-DC преобразователь мощностью 15 Вт с выходом 24 В для широкого диапазона входного питания.
Расшифровка партномера MDS15B-24
| Элемент партномера |
Расшифровка |
| MDS15 |
Серия изолированных и стабилизированных модулей DC-DC для медицинского применения, мощность 15 Вт |
| B |
Группа входного напряжения: 18–36 В постоянного тока |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и особенности
Компонент MDS15B-24 представляет собой изолированный модульный медицинский DC-DC преобразователь, выполненный в корпусе формата 2"×1". Изделие предназначено для преобразования постоянного входного напряжения диапазона 18–36 В в стабилизированное выходное напряжение 24 В при номинальной мощности 15 Вт. Модуль ориентирован на применение в медицинской аппаратуре, где важны низкий ток утечки, высокая электрическая прочность изоляции и соответствие требованиям медицинской безопасности.
Устройство выполнено с международной стандартной распиновкой, не требует минимальной нагрузки и оснащено встроенными защитами от короткого замыкания, перегрузки и пониженного входного напряжения. Для данной модификации характерны высокий КПД, свободная конвекционная система охлаждения и расширенный диапазон рабочих температур.
Области применения
- Медицинские устройства
- Мониторы кислорода в медицинской технике
- Компьютерная томография
- Медицинские тележки
- Оборудование для оральной терапии и ухода
Основные особенности
- Корпус DIP 2"×1" с международной стандартной распиновкой
- Широкий диапазон входного напряжения 2:1
- Ток утечки пациента менее 5 мкА
- Диапазон рабочей температуры от -40 до +90 °C
- Медицинская безопасность: 2×MOPP по IEC 60601-1
- Не требуется минимальная нагрузка
- Защиты: короткое замыкание с непрерывным режимом восстановления, перегрузка, пониженное входное напряжение
- Изоляция вход-выход 4000 В переменного тока
- Гарантированная малая емкость связи и низкие токи утечки, пригодные для медтехники
Параметры модели MDS15B-24
| Параметр |
Значение |
| Входной диапазон |
18–36 В постоянного тока |
| Номинальное выходное напряжение |
24 В постоянного тока |
| Номинальный выходной ток |
625 мА |
| Ток холостого хода |
7 мА |
| Ток при полной нагрузке |
720 мА |
| Типовой КПД |
87% |
| Максимальная емкость нагрузки |
220 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс |
50 В постоянного тока |
| Фильтр |
π-тип |
| Защита по входу |
Рекомендуется предохранитель; для модулей 24 В — 2 А с задержкой по времени |
| Порог блокировки при пониженном входном напряжении |
15,0 В постоянного тока |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В постоянного тока |
| Допуск по выходному напряжению |
±1% |
| Номинальная мощность |
15 Вт |
| Пульсации и шум |
60 мВ п-п |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Частота преобразования, типовая |
250 кГц |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
110–185% от номинальной выходной мощности |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость изоляции, типовая |
100 пФ |
| Стандарт безопасности |
IEC 60601-1, 3-е издание; EAC TP TC 020/2011, EAC TP TC 004 для версии 48 В только |
| Степень медицинской изоляции |
2×MOPP |
Электромагнитная совместимость
| Параметр |
Норма / уровень |
| Кондуктивные помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Электростатический разряд |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
Уровень 1, ±2 кВ |
| Импульсные перенапряжения |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимые помехи |
Уровень 1, 10 Вскз (э.д.с.) |
| Магнитное поле промышленной частоты |
Уровень 2, 10 А/м |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
от -40 до +90 °C |
| Температура корпуса |
не более +110 °C |
| Рабочая влажность |
20%–90% RH, без конденсации |
| Охлаждение |
Свободная конвекция воздуха |
| Температура и влажность хранения |
от -55 до +125 °C, 10%–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0–70 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надежность
| Параметр |
Значение |
| MTBF |
1060 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр |
Значение |
| Размеры корпуса |
50,8 × 25,4 × 12 мм |
| Размеры корпуса в дюймах |
2 × 1 × 0,47" |
| Материал корпуса |
Пластик UL94V-0 |
| Тип монтажа |
DIP, сквозной монтаж |
Параметры выводов
| Номер вывода |
Назначение |
| 1 |
Вход «+» |
| 2 |
Вход «−» |
| 3 |
Выход «+» |
| 4 |
Не подключен |
| 5 |
Выход «−» |
Упаковка
| Параметр |
Значение |
| Масса одного модуля |
30 г |
| Количество в одной трубке |
18 шт. |
| Количество в коробке |
432 шт. / 24 трубки максимум |
| Масса одной трубки |
670 г |
| Масса одной коробки |
16,83 кг |
| Размеры коробки |
L545 × W220 × H240 |
Примечания
- Все параметры указаны при нормальном входном напряжении: A: 12 В постоянного тока, B: 24 В постоянного тока, C: 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- 2×MOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться документом по ЭМС-тестированию компонентов источников питания.
