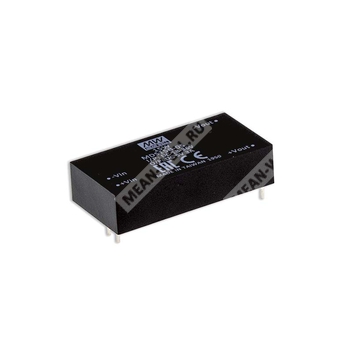

MDS15C-05 - изолированный медицинский DC-DC преобразователь 15 Вт с выходом 5 В для широкого входного диапазона 36–75 В.
Расшифровка партномера
| Обозначение | Значение |
|---|
| MDS15 | Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт в корпусе 2"x1" |
| C | Входной диапазон 36–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
Модуль MDS15C-05 представляет собой медицинский изолированный DC-DC преобразователь серии MDS15 в корпусе 2"x1", предназначенный для преобразования входного постоянного напряжения из диапазона 36–75 В в стабилизированное выходное напряжение 5 В при номинальной мощности 15 Вт. Модуль выполнен в конструктиве DIP с международным стандартным расположением выводов, рассчитан на применение в медицинской аппаратуре и других системах, где требуется низкий ток утечки, высокое напряжение изоляции и расширенный температурный диапазон.
- Корпус DIP 2"x1" с международным стандартным расположением выводов.
- 2:1 широкий диапазон входного напряжения.
- Ток утечки пациента менее 5 мкА.
- Рабочий температурный диапазон от -40 до +90 °C.
- Медицинская безопасность, 2xMOPP, согласно IEC60601-1.
- Не требуется минимальная нагрузка.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Высокая изоляция вход-выход 4000 В переменного тока.
Применение
- Медицинские устройства.
- Мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 100 В постоянного тока |
| Подавление помех | π-тип |
| Рекомендуемая защита по входу | Предохранитель; для 48 В моделей — 1 А с задержкой |
| Напряжение отключения при пониженном входном напряжении | 33 В постоянного тока |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 15 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ p-p |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон перегрузки | 110–185% от номинальной выходной мощности |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Частота преобразования, тип. | 300 кГц |
| Максимальная ёмкостная нагрузка | 5600 мкФ |
| Выходной ток | 3000 мА |
| Входной ток без нагрузки | 5 мА |
| Входной ток при полной нагрузке | 390 мА |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 4000 В переменного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 100 пФ |
| Стандарты безопасности | IEC60601-1 (LVD), 3-е издание, EAC TP TC 020/2011 (для 48 В типа также EAC TP TC 004) |
| Медицинская защита | 2xMOPP |
| Ток утечки пациента | Менее 5 мкА |
ЭМС
| Параметр | Значение |
|---|
| Проводимые помехи | Класс A без внешних компонентов |
| Излучаемые помехи | Класс A без внешних компонентов |
| Электростатический разряд | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле | Уровень 1, 10 В/м |
| Быстрые переходные процессы | Уровень 1, ±2 кВ |
| Импульсные помехи | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая устойчивость | Уровень 1, 10 Вскз (э.р.с.) |
| Магнитное поле промышленной частоты | Уровень 2, 10 А/м |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +110 °C максимум |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 1060 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
| Материал корпуса | Пластик UL94V-0 |
| Масса | 30 г |
| Тип монтажа | DIP |
| Расположение выводов | 1 — +Vin; 2 — -Vin; 3 — +Vout; 4 — нет вывода; 5 — -Vout |
Упаковка
| Параметр | Значение |
|---|
| Упаковка | 18 шт. в трубке, 432 шт. максимум в коробке |
| Масса одной трубки | 670 г |
| Габариты коробки | L545 × W220 × H240 мм |
| Масса коробки | 16,83 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В постоянного тока, B — 24 В постоянного тока, C — 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего предела входного напряжения к верхнему пределу при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- 2xMOPP основана на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
