MDS15C-12 - изолированный медицинский DC-DC преобразователь 15 Вт с широким входным диапазоном и выходом 12 В постоянного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDS15 |
Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт |
| C |
Вариант для входного диапазона 36–75 В постоянного тока |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности

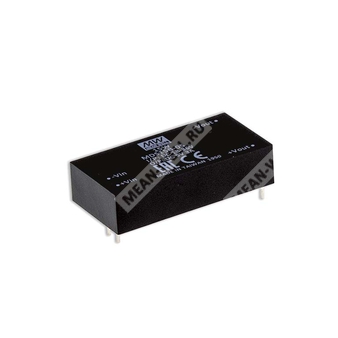

Компонент MDS15C-12 представляет собой изолированный и стабилизированный модульный медицинский DC-DC преобразователь серии MDS15 в корпусе 2"×1". Изделие рассчитано на применение в медицинской аппаратуре и других системах, где требуются повышенная электрическая изоляция, низкий ток утечки и широкий диапазон рабочих температур.
Модуль выполнен в DIP-корпусе с международным стандартным расположением выводов. Для данной серии характерны высокий КПД, отсутствие требования минимальной нагрузки, непрерывная защита от короткого замыкания, защита от перегрузки и защита от пониженного входного напряжения. Серия сертифицирована по медицинским требованиям IEC60601-1 и обеспечивает усиленную изоляцию между входом и выходом.
Области применения
- Медицинские устройства
- Мониторы кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Параметры модели MDS15C-12
| Параметр |
Значение |
| Входной диапазон |
36–75 В постоянного тока |
| Номинальное входное напряжение для измерений |
48 В постоянного тока |
| Выходное напряжение |
12 В постоянного тока |
| Выходной ток |
1250 мА |
| Входной ток без нагрузки |
5 мА |
| Входной ток при полной нагрузке |
350 мА |
| КПД, тип. |
87% |
| Максимальная емкостная нагрузка |
1000 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–75 В постоянного тока |
| Пиковое входное напряжение, 100 мс максимум |
100 В постоянного тока |
| Фильтр |
π-тип |
| Рекомендуемая защита по входу |
Предохранитель; для 48 В моделей — 1 А, тип с выдержкой времени |
| Порог блокировки при пониженном входном напряжении |
33 В постоянного тока |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В постоянного тока |
| Номинальная мощность |
15 Вт |
| Максимальный выходной ток |
1250 мА |
| Погрешность выходного напряжения |
±1% |
| Пульсации и шум |
60 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Схема защиты от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Перегрузка |
110–185% от номинальной выходной мощности |
Электрическая изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4 кВ переменного тока |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Емкость изоляции, тип. |
100 пФ |
| Стандарты безопасности |
IEC60601-1, 3-е издание; EAC TP TC 020/2011; для исполнения 48 В — EAC TP TC 004 |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, ±2 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая устойчивость |
BS EN/EN61000-4-6 |
Уровень 1, 10 Вскз. (е.м.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 10 А/м |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90°C |
| Температура корпуса |
До +110°C |
| Рабочая влажность |
20%…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125°C, 10%…95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70°C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1…3 с, максимум 260°C |
Надежность и конструктивные данные
| Параметр |
Значение |
| MTBF |
1060 тыс. ч по MIL-HDBK-217F (25°C) |
| Габариты |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
Механические параметры
| Параметр |
Значение |
| Исполнение |
Корпус 2"×1", DIP |
| Размеры корпуса |
50,8 × 25,4 × 12 мм |
| Допуск |
x.x ±0,5 мм; x.xxx ±0,125" |
| Размер вывода |
1 ±0,1 мм |
| Расположение выводов |
1 — +Vin; 2 — -Vin; 3 — +Vout; 4 — нет вывода; 5 — -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении: для данного исполнения 48 В постоянного тока, номинальной нагрузке, температуре 25°C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Уровень 2×MOPP основан на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
Упаковка
| Параметр |
Значение |
| Масса одного модуля |
30 г |
| Количество в тубе |
18 шт. |
| Масса тубы |
670 г |
| Максимальное количество в коробке |
432 шт. / 24 тубы |
| Масса коробки |
16,83 кг |
| Размеры коробки |
L545 × W220 × H240 мм |
