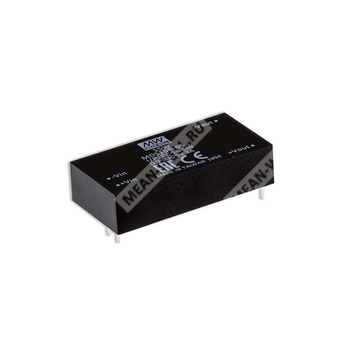

MDS15C-15 — изолированный медицинский DC-DC преобразователь 15 Вт в корпусе 2"x1" с широким диапазоном входного напряжения и усиленной развязкой.
Модель и назначение
MDS15C-15 — это модульный изолированный и стабилизированный DC-DC преобразователь медицинского класса мощностью 15 Вт, предназначенный для применения в медицинском оборудовании и других устройствах, где требуются усиленная гальваническая развязка, низкий ток утечки и расширенный температурный диапазон.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDS15 | Серия медицинских DC-DC преобразователей мощностью 15 Вт |
| C | Диапазон входного напряжения 36–75 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Особенности
- DIP-корпус 2"×1" с международным стандартом выводов
- Широкий диапазон входного напряжения 2:1
- Низкий ток утечки пациента менее 5 мкА
- Диапазон рабочей температуры от -40 до +90 °C
- Одобрение по медицинской безопасности с уровнем изоляции 2×MOPP согласно IEC60601-1
- Отсутствие требования минимальной нагрузки
- Защиты: короткое замыкание с непрерывным режимом, перегрузка, пониженное входное напряжение
- Высокая изоляция вход/выход 4000 В AC, усиленная изоляция
- КПД до 88%
- Гарантийный срок 3 года
Области применения
- Медицинские устройства
- Медицинский кислородный монитор
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS15 представляет собой изолированные и стабилизированные модульные медицинские DC-DC преобразователи в корпусе 2"×1". Изделие выполнено в соответствии с международной системой стандартных выводов и ориентировано на применение в медицинских системах с повышенными требованиями к безопасности, уровню изоляции и току утечки.
Для данной серии предусмотрены варианты под различные входные напряжения: 9–18 В, 18–36 В и 36–75 В постоянного тока, а также выходные напряжения 5 В, 12 В, 15 В и 24 В. Серия характеризуется высокой эффективностью, расширенным диапазоном рабочих температур, усиленной изоляцией вход/выход и защитой от короткого замыкания в непрерывном режиме.
Параметры модели MDS15C-15
| Параметр | Значение |
| Входной диапазон | 36–75 В постоянного тока |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Выходной ток | 1000 мА |
| Ток холостого хода | 5 мА |
| Ток при полной нагрузке | 360 мА |
| Типичный КПД | 87% |
| Максимальная ёмкостная нагрузка | 720 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | A: 9–18 В постоянного тока; B: 18–36 В постоянного тока; C: 36–75 В постоянного тока |
| Импульсное входное напряжение, не более | 12 В модели: 25 В постоянного тока; 24 В модели: 50 В постоянного тока; 48 В модели: 100 В постоянного тока |
| Фильтр | π-тип |
| Рекомендуемая защита по входу | Предохранитель; для 12 В моделей — 4 А, время-замедленного типа; для 24 В моделей — 2 А, время-замедленного типа; для 48 В моделей — 1 А, время-замедленного типа |
| Порог блокировки при пониженном входном напряжении | 12 В вход: 7,5 В; 24 В вход: 15 В; 48 В вход: 33 В |
Выход
| Параметр | Значение |
| Точность выходного напряжения | ±1% |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения, типовая | 12 В / 24 В вход: 250 кГц; 48 В вход: 300 кГц |
| Тип защиты от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Тип защиты от перегрузки | 110–185% от номинальной выходной мощности |
| Режим восстановления при перегрузке | Автоматический после устранения аварийного состояния |
Электрическая изоляция
| Параметр | Значение |
| Испытательное напряжение вход/выход | 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, типовая | 100 пФ |
| Уровень медицинской защиты | 2×MOPP |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 1, 10 В/м |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4 | Уровень 1, ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 1, 10 В ср.кв. (e.m.f.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 10 А/м |
Безопасность и соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | IEC60601-1 (LVD), 3-е издание; EAC TP TC 020/2011 (для типа 48Vin также EAC TP TC 004) |
| Испытательное напряжение безопасности | Вход/выход 4 кВ AC |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +90 °C |
| Температура корпуса | До +110 °C |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55 ... +125 °C, 10% ... 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0 ... 70 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1 ... 3 с, не более 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | 1060 тыс. ч по MIL-HDBK-217F при 25 °C |
Конструктивные данные
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 inch |
| Материал корпуса | Пластик UL94V-0 |
| Масса одного изделия | 30 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Примечания
1. Все параметры указаны при нормальном входном напряжении (A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. 2×MOPP основано на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться методикой испытаний ЭМС компонентов источников питания.
