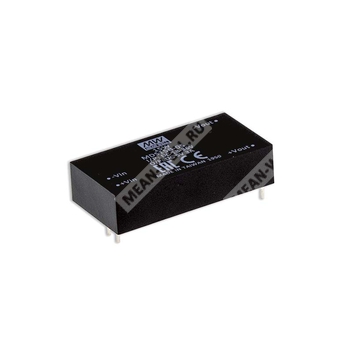

MDS15C-24
MDS15C-24 - изолированный медицинский DC-DC преобразователь мощностью 15 Вт с выходом 24 В для широкого входного диапазона 36–75 В.
Общее назначение
Компонент MDS15C-24 представляет собой модульный изолированный регулируемый DC-DC преобразователь медицинского класса в корпусе 2"×1". Изделие предназначено для построения вторичных источников питания в медицинской и промышленной электронике, где требуются гальваническая развязка, низкий ток утечки, расширенный температурный диапазон и соответствие требованиям медицинской безопасности.
Краткое описание серии
Серия MDS15 — это 15-ваттные изолированные и стабилизированные модули типа medical grade DC-DC converter в корпусе 2"×1". Для серии характерны международный стандарт расположения выводов, КПД до 88%, рабочий диапазон температур от -40 до +90 °C, усиленная изоляция вход-выход 4 кВ AC, соответствие IEC60601-1, непрерывная защита от короткого замыкания и низкий ток утечки пациента менее 5 мкА.
Области применения
- Медицинские устройства
- Мониторы медицинского кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Расшифровка партномера
| Элемент обозначения | Значение |
|---|---|
| MDS15 | Серия медицинских изолированных DC-DC преобразователей мощностью 15 Вт |
| C | Входной диапазон 36–75 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Входные параметры
| Параметр | Значение для MDS15C-24 |
|---|---|
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Номинальное входное исполнение серии | 48 В |
| Порог включения по пониженному напряжению | 33 В постоянного тока |
| Импульсное перенапряжение на входе | 100 В постоянного тока, не более 100 мс |
| Рекомендуемый предохранитель | 1 А, замедленного действия |
| Тип входного фильтра | Pi-тип |
| Входной ток без нагрузки | 5 мА |
| Входной ток при полной нагрузке | 360 мА |
Выходные параметры
| Параметр | Значение для MDS15C-24 |
|---|---|
| Выходное напряжение | 24 В постоянного тока |
| Выходной ток | 625 мА |
| Номинальная выходная мощность | 15 Вт |
| Точность выходного напряжения | ±1% |
| Остаточные пульсации и шум | 60 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Нагрузка стабилизация | ±0,5% |
| Предельная емкостная нагрузка | 220 мкФ |
| Частота преобразования | 300 кГц |
| КПД типовой | 88% |
Защиты
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–185% от номинальной выходной мощности |
| Защита от пониженного входного напряжения | 33 В постоянного тока |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 100 пФ |
| Медицинская безопасность | 2 x MOPP согласно IEC60601-1 |
| Стандарты безопасности | IEC60601-1 (LVD) 3rd edition, EAC TP TC 020/2011, EAC TP TC 004 для версии 48 В |
| Эмиссия по проводимым помехам | BS EN/EN55011, класс A без внешних компонентов |
| Эмиссия по излучаемым помехам | BS EN/EN55011, класс A без внешних компонентов |
| Устойчивость к электростатическим разрядам | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 1, 10 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, ±2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Устойчивость к проводимым помехам | Уровень 1, 10 В ср.кв. (e.m.f.) |
| Устойчивость к магнитному полю | Уровень 2, 10 А/м |
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Надёжность и конструктив
| Параметр | Значение |
|---|---|
| MTBF | 1060 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Пластик UL94V-0 |
| Габариты | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 |
| Тип корпуса | DIP 2"×1" с международным стандартом расположения выводов |
| Масса | 30 г |
Назначение выводов
| Номер вывода | Назначение |
|---|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Значение 2 x MOPP основано на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для выполнения испытаний следует руководствоваться методикой испытаний ЭМС для компонентных источников питания.
Упаковка
| Параметр | Значение |
|---|---|
| Масса упаковки | 30 г |
| Количество в одной трубке | 18 шт. |
| Количество в коробке | 432 шт. / 24 трубки максимум |
| Масса одной трубки | 670 г |
| Масса одной коробки | 16,83 кг |
| Размер коробки | L545 × W220 × H240 |
