MDS20A-05

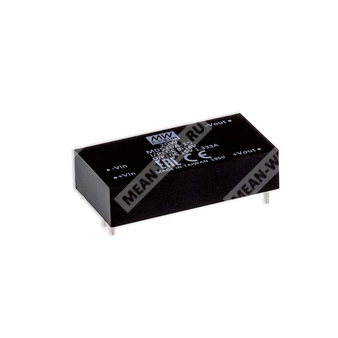

MDS20A-05 - изолированный медицинский DC-DC преобразователь 20 Вт с выходом 5 В для медицинской аппаратуры.
Назначение и краткое описание
Серия MDS20 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2"x1". Модель MDS20A-05 относится к исполнению с входом нормального диапазона 12 В и выходным напряжением 5 В. Изделие предназначено для применения в медицинских устройствах и системах с повышенными требованиями к электробезопасности, уровню утечки и изоляции.
Компонент выполнен в компактном корпусе с международным стандартным расположением выводов, поддерживает широкий рабочий температурный диапазон, имеет защиту от короткого замыкания в непрерывном режиме, от перегрузки и от пониженного входного напряжения. Модуль рассчитан на работу без минимальной нагрузки.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| MDS20 | Серия изолированных медицинских DC-DC преобразователей мощностью 20 Вт в корпусе 2"x1" |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Особенности
- Корпус типа DIP 2"x1" с международной стандартной разводкой выводов.
- Диапазон входного напряжения 2:1.
- Низкий ток утечки на пациента: менее 5 мкА.
- Широкий рабочий температурный диапазон от -40 до +90 °C.
- Медицинская безопасность по IEC60601-1, 2xMOPP.
- Не требуется минимальная нагрузка.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, пониженное входное напряжение.
- Высокая изоляция вход/выход 4000 В переменного тока.
- Высокий КПД до 90% в зависимости от исполнения.
Применение
- Медицинские устройства.
- Мониторы кислорода в медицине.
- КТ-сканирование.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Описание
Серия MDS20 — это 20-ваттные изолированные и стабилизированные DC-DC преобразователи медицинского класса с корпусом 2"x1". Модуль использует международный стандарт расположения выводов, отличается высоким КПД, расширенным температурным диапазоном, высоким уровнем изоляции входа и выхода и соответствует требованиям медицинского стандарта IEC60601-1.
Линейка охватывает три диапазона входного напряжения: 9–18 В, 18–36 В и 36–75 В постоянного тока, а также несколько выходных напряжений: 5 В, 12 В, 15 В и 24 В. Исполнение MDS20A-05 предназначено для систем с входом 12 В номинально и выходом 5 В.
Изделие ориентировано на использование в медицинских системах с низким уровнем токов утечки и повышенными требованиями к электрической безопасности.
Технические параметры
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Скачок входного напряжения (макс. 100 мс) | 25 В постоянного тока |
| Тип входного фильтра | Pi-тип |
| Рекомендуемый предохранитель | 5 А, медленный |
| Напряжение отключения по понижению входного напряжения | 7,5 В постоянного тока |
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 20 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ пик-пик |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Выходной ток | 4 А |
| Пусковой ток нагрузки по емкости | 6800 мкФ |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–180% от номинальной выходной мощности |
Параметры КПД и частоты
| Параметр | Значение |
|---|---|
| Типовой КПД | 86% |
| Частота переключения | 250 кГц |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции вход/выход | 4 кВ переменного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 100 пФ |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Излучаемые и кондуктивные помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2 | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3 | Уровень 1, 10 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 1, ±2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 1, 10 Вскз (э.д.с.) |
Механические и монтажные параметры
| Параметр | Значение |
|---|---|
| Габаритные размеры | 50,8 × 25,4 × 12 мм |
| Габаритные размеры в дюймах | 2 × 1 × 0,47 дюйма |
| Материал корпуса | Пластик UL94V-0 |
| Диаметр выводов | 1 ± 0,1 мм |
| Пайка | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40...+90 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55...+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0...70 °C) |
Надёжность и стандарты
| Параметр | Значение |
|---|---|
| MTBF | 1016 тыс. ч по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | IEC60601-1 (LVD), 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 только для версии на 48 В входа |
Параметры, подтверждающие принадлежность модели MDS20A-05
| Параметр | Значение для MDS20A-05 |
|---|---|
| Серия | MDS20 |
| Исполнение по входу | A, диапазон 9–18 В постоянного тока |
| Исполнение по выходу | 05, выход 5 В постоянного тока |
| Номинальный выходной ток | 4 А |
| Типовой КПД | 86% |
Примечания
1. Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулировка по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
5. Допуск 2xMOPP основан на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует использовать методику проверки ЭМС компонентов источников питания.
Упаковка
| Параметр | Значение |
|---|---|
| Количество в трубке | 18 шт. |
| Масса одной трубки | 670 г |
| Максимальное количество в коробке | 432 шт. |
| Масса коробки | 16,83 кг |
| Размер коробки | L545 × W220 × H240 мм |
