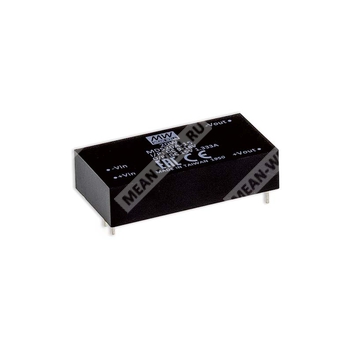

MDS20A-12 - медицинский изолированный DC-DC преобразователь 20 Вт для питания аппаратуры с входом 9…18 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDS20 |
Серия изолированных и стабилизированных медицинских DC-DC преобразователей мощностью 20 Вт |
| A |
Диапазон входного напряжения 9…18 В постоянного тока |
| 12 |
Выходное напряжение 12 В постоянного тока |
Назначение
Модуль MDS20A-12 предназначен для применения в медицинской аппаратуре и другой электронной технике, где требуется гальванически развязанное стабилизированное питание 12 В при компактных габаритах, низком токе утечки и соответствии требованиям медицинской безопасности.
Особенности
- Корпус формата DIP 2"x1" с международным стандартным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Низкий ток утечки на пациента: менее 5 мкА.
- Расширенный диапазон рабочей температуры: от -40 до +90 °C.
- Медицинская безопасность: 2xMOPP по IEC 60601-1.
- Минимальная нагрузка не требуется.
- Защиты: короткое замыкание с непрерывным режимом работы, перегрузка, пониженное входное напряжение.
- Высокая изоляция вход-выход: 4000 В AC, усиленная изоляция.
- Высокий КПД.
Применение
- Медицинские устройства
- Медицинские кислородные мониторы
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS20 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2"x1". Модель MDS20A-12 рассчитана на входное напряжение 9…18 В постоянного тока и обеспечивает выход 12 В постоянного тока. Изделие выполнено в компактном исполнении, использует стандартную распиновку выводов и ориентировано на применение в медицинских системах с повышенными требованиями к электрической безопасности и к уровню токов утечки.
Преобразователь обеспечивает высокий КПД, стабильные выходные параметры и работу в широком диапазоне температур. Наличие усиленной изоляции вход-выход и соответствие медицинскому стандарту делают изделие пригодным для применения в аппаратуре, где критичны электробезопасность, надежность и низкий уровень помех.
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9…18 В DC |
| Номинальное входное напряжение |
12 В DC |
| Напряжение импульсной перегрузки, не более |
25 В DC, 100 мс |
| Входной фильтр |
π-тип |
| Рекомендуемый предохранитель |
5 А, с временной задержкой |
| Порог пониженного входного напряжения |
7,5 В DC |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
12 В DC |
| Номинальная мощность |
20 Вт |
| Номинальный выходной ток |
1670 мА |
| Точность выходного напряжения |
±1% |
| Пульсации и шум |
60 мВ p-p |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| КПД, типовое значение |
89% |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
110…180% от номинальной выходной мощности |
| Перенапряжение по входу |
Защита от пониженного входного напряжения |
Электрическая изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, типовое значение |
100 пФ |
| Стандарт безопасности |
IEC 60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 для типа 48 В |
| Класс защиты |
2xMOPP |
ЭМС
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Электростатический разряд |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
Уровень 1, ±2 кВ |
| Скачки напряжения |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимые помехоустойчивость |
Уровень 1, 10 В rms (э. д. с.) |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
До +105 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70 °C) |
| Вибрация |
10…500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Температура пайки |
Не более 260 °C, 1,5 мм от корпуса в течение 1…3 с |
Надежность
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр |
Значение |
| Габариты корпуса |
50,8 × 25,4 × 12 мм |
| Габариты корпуса в дюймах |
2 × 1 × 0,47 inch |
| Материал корпуса |
Пластик UL94V-0 |
Расположение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Нет вывода |
| 5 |
-Vout |
Упаковка
| Параметр |
Значение |
| Количество в трубке |
18 шт. |
| Масса одной трубки |
670 г |
| Максимальное количество в коробке |
432 шт. / 24 трубки |
| Масса коробки |
16,83 кг |
| Размеры коробки |
L545 × W220 × H240 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В DC, B — 24 В DC, C — 48 В DC, при номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Класс 2xMOPP основан на рабочем напряжении 250 В AC между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
