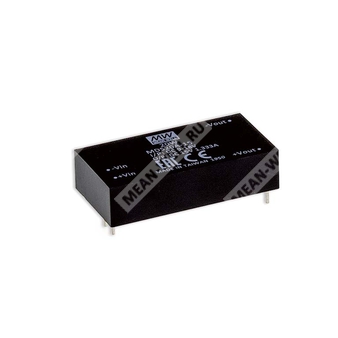

MDS20A-15 - медицинский изолированный DC-DC преобразователь на 20 Вт с выходным напряжением 15 В.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| Серия |
MDS20 |
Изолированный и стабилизированный медицинский DC-DC преобразователь мощностью 20 Вт |
| Входная группа |
A |
Номинальный вход 12 В, диапазон 9–18 В постоянного тока |
| Выход |
15 |
Выходное напряжение 15 В постоянного тока |
Назначение
Модуль MDS20A-15 предназначен для применения в медицинской аппаратуре и других устройствах, где требуется компактный изолированный источник питания с повышенной электрической прочностью изоляции, низким током утечки и работой в широком температурном диапазоне.
Особенности
- Корпус форм-фактора 2"x1".
- Медицинское исполнение.
- Изолированный и стабилизированный модуль.
- Стандартная международная распиновка выводов.
- Широкий входной диапазон 2:1.
- Низкий ток утечки пациента менее 5 мкА.
- Рабочий диапазон температур от -40 до +90 °C.
- Соответствие медицинскому стандарту IEC60601-1, уровень защиты 2xMOPP.
- Не требует минимальной нагрузки.
- Защиты от короткого замыкания, перегрузки и пониженного входного напряжения.
- Высокая вход-выходная изоляция 4000 В переменного тока.
- Высокий КПД.
Применение
- Медицинские устройства.
- Медицинские мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Основные электрические параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
20 Вт |
| Допуск выходного напряжения |
±1% |
| Пульсации и шум |
60 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования |
250 кГц |
| Изоляционная ёмкость |
100 пФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–18 В постоянного тока |
| Серия входного исполнения |
A |
| Пусковое перенапряжение, не более |
25 В постоянного тока в течение 100 мс |
| Входной фильтр |
Pi-тип |
| Защита по входу |
Плавкий предохранитель рекомендован |
| Порог блокировки при пониженном входном напряжении |
7,5 В постоянного тока |
Выход
| Параметр |
Значение |
| Выходное напряжение |
15 В постоянного тока |
| Выходной ток |
1333 мА |
| Допустимая ёмкостная нагрузка |
800 мкФ |
| Типовая эффективность |
88% |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
110–180% от номинальной выходной мощности |
| Восстановление после перегрузки |
Автоматическое после устранения аварийного состояния |
| Пониженное входное напряжение |
Защита присутствует |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4000 В переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарт безопасности |
IEC60601-1, 3-е издание; EAC TP TC 020/2011; для исполнения 48 В также EAC TP TC 004 |
| Уровень медицинской защиты |
2xMOPP |
ЭМС
| Параметр |
Значение |
| Излучаемые и кондуктивные помехи |
Класс A без внешних компонентов |
| ЭСР |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
Уровень 1, ±2 кВ |
| Импульсные перенапряжения |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Кондуктивная помехоустойчивость |
Уровень 1, 10 Vrms (э. д. с.) |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
до +105 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 минут за цикл, 60 минут по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 inch |
| Материал корпуса |
Пластик UL94V-0 |
| Тип монтажа |
Выводной модульный корпус |
| Распиновка |
Стандартная международная |
Распиновка
| Номер вывода |
Назначение |
| 1 |
Положительный вход |
| 2 |
Отрицательный вход |
| 3 |
Положительный выход |
| 4 |
Нет вывода |
| 5 |
Отрицательный выход |
Упаковка
| Параметр |
Значение |
| Количество в трубе |
18 шт. |
| Масса одной трубы |
670 г |
| Максимальное количество в коробке |
432 шт. / 24 трубы |
| Масса коробки |
16,83 кг |
| Размер коробки |
L545 × W220 × H240 мм |
Примечания
1. Все параметры заданы при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при изменении входного напряжения от нижнего к верхнему пределу на номинальной нагрузке.
4. Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100% номинальной.
5. Уровень 2xMOPP указан для рабочего напряжения 250 В переменного тока между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
