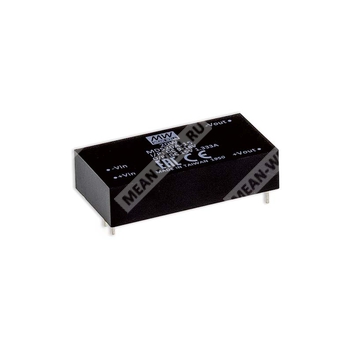

MDS20A-24
MDS20A-24 - изолированный медицинский DC-DC преобразователь на 20 Вт с выходом 24 В для аппаратуры с питанием от 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDS20 | Серия медицинских изолированных и стабилизированных модульных DC-DC преобразователей мощностью 20 Вт |
| A | Группа входного напряжения A: 9–18 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
Компонент MDS20A-24 представляет собой медицинский изолированный модульный DC-DC преобразователь серии MDS20 в корпусе 2"×1" с международным расположением выводов. Изделие предназначено для применения в медицинском оборудовании, где требуются высокая электрическая прочность изоляции, низкий ток утечки пациента, широкий температурный диапазон и устойчивость к короткому замыканию в непрерывном режиме.
Серия рассчитана на работу от входного напряжения 9–18 В постоянного тока. Для данного исполнения MDS20A-24 номинальное выходное напряжение составляет 24 В, а максимальный выходной ток — 833 мА. Типовой КПД для этой модификации составляет 88%. Допустимая ёмкостная нагрузка — до 300 мкФ.
Преобразователь имеет усиленную изоляцию вход-выход 4000 В переменного тока, соответствует требованиям медицинского стандарта IEC60601-1, поддерживает класс защиты 2xMOPP и не требует минимальной нагрузки. Охлаждение — естественная конвекция.
Области применения
- Медицинские устройства
- Медицинские кислородные мониторы
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Номинальное входное напряжение | 12 В постоянного тока |
| Пусковое перенапряжение, не более | 25 В постоянного тока |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 1950 мА |
| Рекомендуемый предохранитель | 5 А, замедленного действия |
| Порог блокировки при пониженном входном напряжении | 7,5 В постоянного тока |
| Фильтр | π-тип |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В постоянного тока |
| Номинальная мощность | 20 Вт |
| Максимальный выходной ток | 833 мА |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения, тип. | 250 кГц |
| Допустимая ёмкость нагрузки, макс. | 300 мкФ |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–180% от номинальной выходной мощности |
| Поведение при перегрузке | Автоматическое восстановление после устранения аварийного режима |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4000 В переменного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Ёмкость изоляции, тип. | 100 пФ |
| Соответствие стандарту безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011; для 48-вольтового типа также EAC TP TC 004 |
| Класс медицинской защиты | 2xMOPP |
| Ток утечки пациента | Менее 5 мкА |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 1, 10 В/м |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 1, ±2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 1, 10 Вскз. (э.д.с.) |
Эксплуатационные условия
| Параметр | Значение |
| Диапазон рабочей температуры | -40…+90°C |
| Температура корпуса, макс. | +105°C |
| Влажность при работе | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125°C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, до 260°C максимум |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 1016 тыс. часов по MIL-HDBK-217F (25°C) |
| Материал корпуса | Пластик UL94V-0 |
| Тип корпуса | 50,8 × 25,4 × 12 мм (2 × 1 × 0,47 дюйма) |
| Поставка | 30 г; 18 шт. на трубку; 432 шт. на 24 трубки максимум в коробке |
Габаритные размеры и выводы
Габариты корпуса: 50,8 × 25,4 × 12 мм. Допуски размеров: x.x ±0,5 мм (x.xxx ±0,125"). Размер вывода: 1 ±0,1 мм (0,04 ±0,004").
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Примечания
1. Все параметры указаны при нормальном входном напряжении (A: 12 В постоянного тока, B: 24 В постоянного тока, C: 48 В постоянного тока), номинальной нагрузке и температуре окружающей среды 25°C при относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Класс 2xMOPP основан на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
6. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует руководствоваться методикой испытаний ЭМИ для компонентных источников питания.
