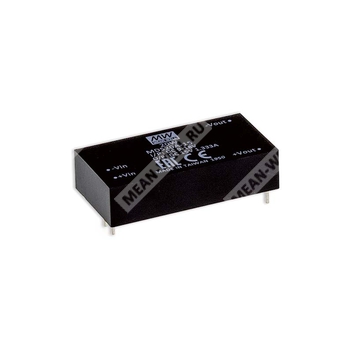

MDS20B-05 - изолированный медицинский DC-DC преобразователь мощностью 20 Вт для систем с входом 18–36 В и выходом 5 В.
Краткое описание
Серия MDS20 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2"x1". Модель MDS20B-05 предназначена для преобразования входного постоянного напряжения диапазона 18–36 В в стабилизированное выходное напряжение 5 В при мощности до 20 Вт. Изделие ориентировано на применение в медицинской аппаратуре и других системах, где требуются высокая изоляция, низкий ток утечки, широкий температурный диапазон и соответствие требованиям медицинской безопасности.
Область применения
- медицинские устройства;
- медицинские кислородные мониторы;
- компьютерная томография;
- медицинские тележки;
- оборудование для ухода за полостью рта.
Особенности
- корпус типа DIP размером 2"x1" с международной стандартной распиновкой;
- широкий диапазон входного напряжения 2:1;
- низкий ток утечки пациента менее 5 мкА;
- рабочий температурный диапазон от -40 до +90 °C;
- медицинская безопасность, подтверждённая по IEC60601-1, 2xMOPP;
- не требуется минимальная нагрузка;
- защиты: короткое замыкание, перегрузка, пониженное входное напряжение;
- высокая изоляция вход–выход 4000 В переменного тока;
- до 3 лет хранения эксплуатационного ресурса по заявлению документа;
- типовой КПД 86%;
- безопасная работа в системах медицинской электроники с малым уровнем утечек.
Расшифровка партномера
| Фрагмент обозначения |
Расшифровка |
| MDS20 |
Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт |
| B |
Исполнение с номинальным входом 24 В постоянного тока, диапазон 18–36 В |
| 05 |
Выходное напряжение 5 В постоянного тока |
Параметры по входу
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Номинальное входное напряжение |
24 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс |
50 В постоянного тока |
| Тип входного фильтра |
Pi-тип |
| Защита по входу |
Плавкий предохранитель рекомендуется; для моделей 24 В — задержка 3 А |
| Порог отключения при пониженном входном напряжении |
15 В постоянного тока |
| Пусковой ток |
100 мкФ |
| Частота переключения |
250 кГц |
Параметры по выходу
| Параметр |
Значение |
| Выходное напряжение |
5 В постоянного тока |
| Номинальная мощность |
20 Вт |
| Выходной ток |
4000 мА |
| Точность выходного напряжения |
±1% |
| Пульсации и шум |
60 мВ пик-пик |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±0,5% |
| Перегрузка |
110–180% от номинальной выходной мощности |
| Режим защиты по короткому замыканию |
Непрерывный, с автоматическим восстановлением |
| Минимальная нагрузка |
Не требуется |
Параметры изоляции и безопасности
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
4000 В переменного тока |
| Сопротивление изоляции вход–выход |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции |
100 пФ |
| Стандарты безопасности |
IEC60601-1, 3-е издание; EAC TP TC 020/2011; EAC TP TC 004 только для типа с входом 48 В |
| Уровень медицинской изоляции |
2xMOPP |
Параметры электромагнитной совместимости
| Параметр |
Значение |
| Излучаемые и кондуктивные помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Устойчивость к ЭСР |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 1, 10 В/м |
| Устойчивость к EFT/пачкам импульсов |
Уровень 1, ±2 кВ |
| Устойчивость к импульсным перенапряжениям |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Устойчивость к кондуктивным помехам |
Уровень 1, 10 В среднеквадратичное значение, e.m.f. |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
До +105 °C |
| Относительная влажность при эксплуатации |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F при 25 °C |
Габаритные и конструктивные данные
| Параметр |
Значение |
| Размеры |
50,8 × 25,4 × 12 мм |
| Размеры в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
| Масса упаковки на трубку |
670 г |
Распиновка
| Номер вывода |
Назначение |
| 1 |
Положительный вход |
| 2 |
Отрицательный вход |
| 3 |
Положительный выход |
| 4 |
Нет вывода |
| 5 |
Отрицательный выход |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Нагрузочная стабилизация измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- 2xMOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной цепями.
- Изделие в составе конечной аппаратуры должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр |
Значение |
| Количество в трубке |
18 шт. |
| Количество в картонной коробке |
432 шт. |
| Максимальное количество в коробке |
432 шт. / 24 трубки |
| Габариты коробки |
L545 × W220 × H240 мм |
| Масса одной трубки |
670 г |
| Масса одной коробки |
16,83 кг |
