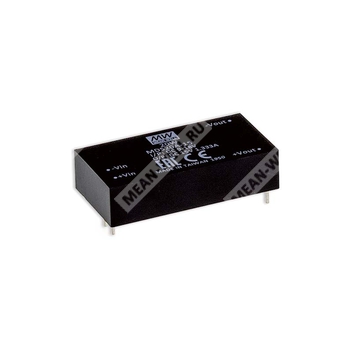

MDS20B-12 - изолированный медицинский DC-DC преобразователь на 20 Вт с выходом 12 В для систем с питанием 24 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDS20 |
Серия медицинских изолированных и стабилизированных DC-DC преобразователей мощностью 20 Вт |
| B |
Диапазон входного напряжения 18–36 В постоянного тока |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Назначение
Компонент предназначен для применения в медицинском оборудовании и промышленной электронной аппаратуре, где требуется гальванически развязанное, стабилизированное питание с низким током утечки, высоким уровнем изоляции и соответствием медицинским требованиям безопасности.
Особенности
- Корпус DIP 2"x1" с международной стандартной распиновкой.
- Широкий диапазон входного напряжения 2:1.
- Низкий ток утечки пациента менее 5 мкА.
- Широкий диапазон рабочей температуры от -40 до +90 °C.
- Соответствие медицинской безопасности по 2xMOPP согласно IEC60601-1.
- Отсутствие требования минимальной нагрузки.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Высокая электрическая изоляция вход-выход 4000 В переменного тока.
- Изолированная медицинская серия с регулируемым выходом.
Применение
- Медицинские устройства.
- Медицинские мониторы кислорода.
- Компьютерная томография.
- Медицинские тележки.
- Оборудование для ухода за полостью рта.
Описание
Серия MDS20 представляет собой изолированные и стабилизированные медицинские DC-DC преобразователи модульного исполнения в корпусе 2"x1". Модель MDS20B-12 относится к вариантам со «стандартным» входом 18–36 В постоянного тока и номинальным выходом 12 В постоянного тока. Изделие рассчитано на применение в медицинских системах, где критичны низкий ток утечки, высокий уровень изоляции, устойчивость к перегрузкам и непрерывная защита от короткого замыкания. Серия поддерживает международную стандартную распиновку, обладает высокой эффективностью и подходит для работы в широком температурном диапазоне.
Электрические параметры
| Параметр |
Значение |
| Входное напряжение |
18–36 В постоянного тока |
| Номинальное выходное напряжение |
12 В постоянного тока |
| Номинальная выходная мощность |
20 Вт |
| Диапазон выходного тока |
до 1670 мА |
| Ток холостого хода |
7 мА |
| Ток при полной нагрузке |
1000 мА |
| КПД типовой |
88% |
| Допустимая ёмкость нагрузки |
1200 мкФ |
Параметры по входу
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс |
50 В постоянного тока |
| Входной фильтр |
π-образный |
| Защита по входу |
Предохранитель рекомендован; для моделей 24 В — 3 A, предохранитель с выдержкой времени |
| Порог UVLO |
15 В постоянного тока |
| Частота переключения, типовая |
250 кГц |
Параметры по выходу
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В постоянного тока |
| Точность выходного напряжения |
±1% |
| Допуск пульсаций и шума |
60 мВ п-п |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±0,5% |
| Выходной ток |
1670 мА |
| Выходная мощность |
20 Вт |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
110–180% от номинальной выходной мощности |
| Входное пониженное напряжение |
15 В постоянного тока |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4000 В переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, типовая |
100 пФ |
| Стандарты безопасности |
IEC60601-1 (3-е издание), EAC TP TC 020/2011, EAC TP TC 004 для типа 48 В |
| Соответствие по MOPP |
2xMOPP |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| ЭСР |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотная восприимчивость |
Уровень 1, 10 В/м |
| Быстрые переходные процессы |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Импульсные перенапряжения |
Уровень 1, ±2 кВ |
| Проводимая восприимчивость |
Уровень 1, 10 Вскз (с.э.д.) |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
до +105 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты (Д × Ш × В) |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
| Тип корпуса |
DIP 2"x1" |
Распиновка
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Не подключен |
| 5 |
-Vout |
Упаковка
| Параметр |
Значение |
| Количество в трубке |
18 шт. |
| Количество в коробке |
432 шт. максимум |
| Масса одной трубки |
670 г |
| Масса одной коробки |
16,83 кг |
| Размер коробки |
545 × 220 × 240 мм |
Примечания
1. Все параметры указаны для нормального входного напряжения, номинальной нагрузки, температуры 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется при изменении входного напряжения от нижнего к верхнему пределу на номинальной нагрузке.
4. Нагрузочная стабилизация измеряется в диапазоне от 0 до 100% номинальной нагрузки.
5. 2xMOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для методики испытаний следует обращаться к рекомендациям по испытаниям ЭМИ для компонентных источников питания.
