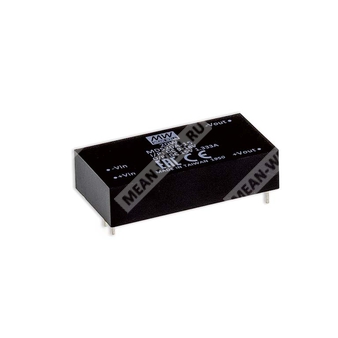

MDS20B-15 - изолированный медицинский DC-DC преобразователь мощностью 20 Вт с выходным напряжением 15 В.
Расшифровка партномера
| Элемент | Обозначение | Расшифровка |
|---|
| Серия | MDS20 | Медицинская серия изолированных и стабилизированных DC-DC преобразователей мощностью 20 Вт |
| Исполнение по входному диапазону | B | Номинальное входное напряжение 24 В, диапазон 18–36 В постоянного тока |
| Выходное напряжение | 15 | 15 В постоянного тока |
Назначение
Компонент предназначен для применения в медицинской электронике и других системах, где требуется гальванически развязанное питание, низкий ток утечки пациента, высокая электрическая прочность изоляции и работа в широком температурном диапазоне.
Особенности
- Корпус типа DIP 2"x1" с международной стандартной распиновкой.
- Широкий входной диапазон 2:1.
- Низкий ток утечки пациента менее 5 мкА.
- Рабочая температура от -40 до +90 °C.
- Соответствие требованиям IEC60601-1, уровень защиты 2xMOPP.
- Не требует минимальной нагрузки.
- Защиты: короткое замыкание с непрерывным восстановлением, перегрузка, пониженное входное напряжение.
- Высокая электрическая изоляция вход/выход 4000 В AC.
Области применения
- Медицинские устройства
- Мониторы кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS20 представляет собой изолированные и стабилизированные модульные медицинские DC-DC преобразователи мощностью 20 Вт в корпусе 2"x1". Модуль выполнен с международной стандартной распиновкой, обеспечивает высокий КПД и рассчитан на эксплуатацию в широком диапазоне температур. Для серии характерны усиленная изоляция, соответствие медицинскому стандарту IEC60601-1, непрерывная защита от короткого замыкания и очень низкий ток утечки. Модельный ряд охватывает входные диапазоны 9–18 В, 18–36 В и 36–75 В, а также выходные напряжения 5 В, 12 В, 15 В и 24 В.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 20 Вт |
| Погрешность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ p-p |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Изоляционная емкость, тип. | 100 пФ |
Вход
| Параметр | Значение для MDS20B-15 |
|---|
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Входное напряжение для исполнения B | Номинальное 24 В |
| Пусковой импульсный перепад напряжения, 100 мс макс. | 50 В DC |
| Фильтр | π-тип |
| Защита по входу | Рекомендуется предохранитель; для 24 В моделей — 3 А, медленный |
| Порог UVLO | 15 В DC |
| Частота переключения, тип. | 250 кГц |
Выход
| Параметр | Значение для MDS20B-15 |
|---|
| Выходное напряжение | 15 В DC |
| Выходной ток | 1333 мА |
| Типовой КПД | 88% |
| Допустимая емкостная нагрузка, макс. | 800 мкФ |
| Входной ток без нагрузки | 7 мА |
| Входной ток при полной нагрузке | 1000 мА |
Защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–180% от номинальной выходной мощности |
| Режим восстановления при перегрузке | Автоматически после устранения аварийного состояния |
| Пониженное входное напряжение | 15 В DC |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Электрическая прочность изоляции вход/выход | 4 кВ AC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасностные стандарты | IEC60601-1 (LVD) 3-е издание, EAC TP TC 020/2011, EAC TP TC 004 для 48 В исполнения |
| Уровень MOPP | 2xMOPP |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Излучаемые помехи | BS EN/EN55011 | Класс A без внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 1, 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, ±2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость | BS EN/EN61000-4-6 | Уровень 1, 10 Вскз (э.д.с.) |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 … +90 °C |
| Температура корпуса | +105 °C макс. |
| Влажность при работе | 20% … 90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55 … +125 °C, 10% … 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0 … 70 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, до 260 °C |
Надежность
| Параметр | Значение |
|---|
| MTBF | 1016 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
| Материал корпуса | Пластик UL94V-0 |
Распиновка
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
|---|
| Стандартная упаковка | В трубках |
| Количество в одной трубке | 18 шт. |
| Количество в одном коробе | 432 шт. |
| Масса одной трубки | 670 г |
| Масса одного короба | 16,83 кг |
| Размеры короба | L545 × W220 × H240 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении (A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на конденсаторы 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
4. Нагрузочная стабилизация измеряется в диапазоне от 0% до 100% номинальной нагрузки.
5. Уровень 2xMOPP основан на рабочем напряжении 250 В AC между первичной и вторичной цепями.
6. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
