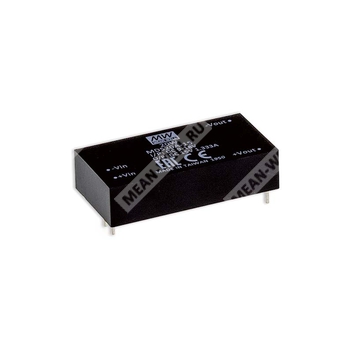

MDS20B-24 - изолированный и стабилизированный медицинский DC-DC преобразователь 20 Вт с выходом 24 В и входом 18–36 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MDS20 | Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт |
| B | Класс входного напряжения 18–36 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
Серия MDS20 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи медицинского класса в корпусе 2×1 дюйм. Модель MDS20B-24 предназначена для преобразования входного напряжения 18–36 В постоянного тока в стабилизированное выходное напряжение 24 В постоянного тока при мощности до 20 Вт.
Компонент выполнен в исполнении с международным стандартным расположением выводов, предназначен для применения в медицинской аппаратуре и другой промышленной электронике, где требуется низкий ток утечки, повышенная электрическая изоляция и устойчивость к помехам. Для данной модели характерны широкий диапазон рабочей температуры, отсутствие требования минимальной нагрузки и защита от короткого замыкания в непрерывном режиме, а также защита от перегрузки и пониженного входного напряжения.
Области применения
- Медицинские устройства
- Медицинские кислородные мониторы
- Компьютерная томография
- Медицинские тележки
- Оборудование для ухода за полостью рта
Расширенные сведения по параметрам
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Класс входного напряжения по серии | Нормальное 24 В |
| Импульсное перенапряжение | 50 В постоянного тока, длительность 100 мс максимум |
| Входной фильтр | П-образный |
| Предохранитель | Рекомендуется; 3 А с задержкой срабатывания |
| Порог отключения по пониженному входному напряжению | 15 В постоянного тока |
| Входной ток без нагрузки | 7 мА |
| Входной ток при полной нагрузке | 1000 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В постоянного тока |
| Выходной ток | 833 мА |
| Номинальная мощность | 20 Вт |
| Погрешность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВп-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Частота переключения | 250 кГц |
| Допустимая ёмкостная нагрузка | 300 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–180% от номинальной выходной мощности |
| Режим восстановления при перегрузке | Автоматическое восстановление после устранения аварийного состояния |
| Защита от пониженного входного напряжения | Есть |
Изоляция и безопасность
| Параметр | Значение |
| Электрическая изоляция вход-выход | 4 кВ переменного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 100 пФ |
| Медицинская безопасность | 2xMOPP согласно IEC60601-1 |
| Стандарты безопасности | IEC60601-1 (LVD), 3-е издание; EAC TP TC 020/2011; для типа 48 В также EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Помехоустойчивость к электростатическому разряду | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 1, 10 В/м |
| Помехоустойчивость к EFT/импульсным помехам | Уровень 1, ±1 кВ |
| Помехоустойчивость к импульсным перенапряжениям | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Помехоустойчивость к кондуктивным помехам | Уровень 1, 10 Вскз (э.д.с.) |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20%…90% RH без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, до 260 °C максимум |
Надёжность и прочее
| Параметр | Значение |
| MTBF | 1016 тыс. часов по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Пластик UL94V-0 |
Размеры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Положительный вход |
| 2 | Отрицательный вход |
| 3 | Положительный выход |
| 4 | Не подключен |
| 5 | Отрицательный выход |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижнего значения входного напряжения до верхнего при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- 2xMOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр | Значение |
| Количество в трубке | 18 шт. |
| Количество в коробке | 432 шт. |
| Масса одной трубки | 670 г |
| Масса одной коробки | 16,83 кг |
| Размеры коробки | 545 × 220 × 240 мм |
