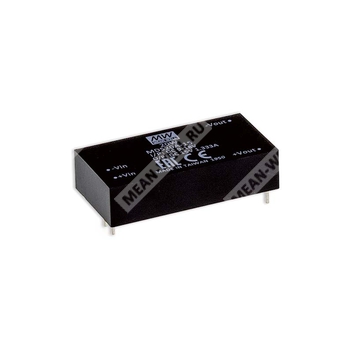

MDS20C-05 — медицинский изолированный DC-DC преобразователь на 20 Вт для систем с широким входным диапазоном и усиленной гальванической развязкой.
Расшифровка партномера
| Обозначение | Расшифровка |
| MDS20 | Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт |
| C | Входной диапазон 36–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
Модуль MDS20C-05 предназначен для построения медицинских и промышленно-электронных систем питания, где требуются изолированное преобразование напряжения, низкий ток утечки, устойчивость к широкому температурному диапазону и соответствие требованиям медицинской безопасности.
Основные особенности:
- Корпус формата DIP 2"×1" с международным стандартным расположением выводов.
- Широкий входной диапазон 2:1.
- Низкий ток утечки пациента менее 5 мкА.
- Диапазон рабочей температуры от -40 до +90 °C.
- Соответствие требованиям IEC60601-1, уровень 2xMOPP.
- Не требует минимальной нагрузки.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Высокая степень изоляции вход-выход: 4000 В переменного тока.
- Повышенный КПД до 90%.
Применение
- Медицинские устройства
- Мониторы кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS20 представляет собой изолированный и стабилизированный модульный медицинский DC-DC преобразователь в корпусе 2"×1". Изделие выполнено на базе международного стандартного pinout, обеспечивает высокую эффективность преобразования, расширенный температурный диапазон и высокую входо-выходную изоляцию. Модель MDS20C-05 относится к версии с номинальным входом 36–75 В постоянного тока и выходным напряжением 5 В постоянного тока.
Преобразователь рассчитан на применение в медицинских системах, где важны низкий ток утечки, изоляция усиленного типа и устойчивость к длительной эксплуатации в широком диапазоне температур окружающей среды.
Основные электрические параметры
| Параметр | Значение |
| Номинальная мощность | 20 Вт |
| Выходное напряжение | 5 В постоянного тока |
| Номинальный входной диапазон | 36–75 В постоянного тока |
| Типичный КПД | 86% |
| Выходной ток | 4000 мА |
| Потребляемый ток без нагрузки | 5 мА |
| Потребляемый ток при полной нагрузке | 500 мА |
| Допустимая ёмкостная нагрузка | 6800 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | A: 9–18 В постоянного тока; B: 18–36 В постоянного тока; C: 36–75 В постоянного тока |
| Номинальный диапазон для MDS20C-05 | 36–75 В постоянного тока |
| Импульсное перенапряжение | 100 мс, максимум 100 В постоянного тока для варианта 48 В |
| Входной фильтр | π-тип |
| Защита по входу | Рекомендуется предохранитель; для 48 В моделей — 2 А, времязамедленного типа |
| Порог блокировки при пониженном входном напряжении | 33 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ п-п |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Выходной ток | 4000 мА |
| Тип защиты по выходу | Короткое замыкание: непрерывный режим с автоматическим восстановлением |
| Перегрузка | 110–180% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автоматическое восстановление после устранения неисправности |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 4 кВ переменного тока между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 100 пФ |
| Стандарты безопасности | IEC60601-1, 3-е издание; EAC TP TC 020/2011; для варианта 48 В — EAC TP TC 004 |
| Уровень медицинской защиты | 2xMOPP |
| Пациентский ток утечки | <5 мкА |
| Класс изоляции | Усиленная изоляция |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 1, 10 В/м |
| Устойчивость к быстрым импульсным помехам | BS EN/EN61000-4-4, уровень 1, ±2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Устойчивость к наведённым помехам по линии связи | BS EN/EN61000-4-6, уровень 1, 10 Вскз (э.д.с.) |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +105 °C, максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…70 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Частота преобразования
| Параметр | Значение |
| Частота переключения | Для 12/24 В входа: 250 кГц; для 48 В входа: 300 кГц |
Надёжность
| Параметр | Значение |
| MTBF | 1016 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 12 мм |
| Габариты в дюймах | 2 × 1 × 0,47 дюйма |
| Материал корпуса | Пластик UL94V-0 |
Выводы и конструктив
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубке | 18 шт. |
| Масса одной трубки | 670 г |
| Количество в коробке | 432 шт., максимум 24 трубки |
| Масса коробки | 16,83 кг |
| Размер коробки | L545 × W220 × H240 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- Уровень 2xMOPP указан для рабочего напряжения 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC после интеграции преобразователя.
