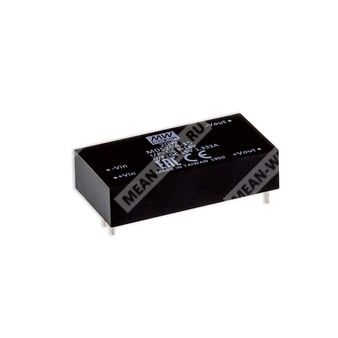

MDS20C-12 - изолированный медицинский DC-DC преобразователь на 12 В для аппаратуры с низким током утечки.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MDS20 |
Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт |
| C |
Диапазон входного напряжения 36–75 В постоянного тока |
| 12 |
Выходное напряжение 12 В постоянного тока |
Назначение и особенности
Модуль MDS20C-12 представляет собой изолированный и стабилизированный DC-DC преобразователь медицинского класса в корпусе 2"×1". Он предназначен для применения в медицинских устройствах и аппаратуре, где требуются усиленная изоляция, малый ток утечки, широкий температурный диапазон и соответствие требованиям медицинской безопасности.
Серия MDS20 характеризуется международной стандартной распиновкой, высоким КПД, отсутствием требования минимальной нагрузки, а также защитой от короткого замыкания, перегрузки и пониженного входного напряжения. Для варианта C предусмотрен входной диапазон 36–75 В постоянного тока, а для данной модификации — выход 12 В.
Области применения
- Медицинские устройства
- Мониторы кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Расширенное описание
Серия MDS20 — это 20-ваттные изолированные модули медицинского класса DC-DC с форм-фактором 2"×1". Изделие MDS20C-12 выполнено по модульной архитектуре с регулированием выходного напряжения и рассчитано на работу от входных источников постоянного тока в диапазоне 36–75 В. Конструкция ориентирована на применение в медицинских системах, где критичны параметры электробезопасности, изоляции и тока утечки.
Модуль обеспечивает усиленную изоляцию между входом и выходом, рассчитан на высоковольтное испытательное напряжение и соответствует требованиям медицинского стандарта IEC60601-1. Устройство не требует минимальной нагрузки, что упрощает интеграцию в системы с переменной нагрузкой. Защита от короткого замыкания реализована в непрерывном режиме с автоматическим восстановлением после устранения аварийного состояния.
Для данного исполнения характерны высокая удельная мощность, компактные габариты, свободная конвекция охлаждения и диапазон рабочей температуры до +90 °C при соответствующем снижении нагрузки. Применение типовой 5-контактной схемы и стандартной компоновки позволяет использовать модуль в широком спектре медицинской электроники и промышленной аппаратуры специального назначения.
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–75 В постоянного тока |
| Номинальное входное напряжение серии |
48 В постоянного тока |
| Входной ток без нагрузки |
5 мА |
| Входной ток при полной нагрузке |
500 мА |
| Импульсное входное напряжение, не более |
100 мс; 100 В постоянного тока |
| Плавкий предохранитель |
Рекомендуется; для 48 В моделей — 2 А, тип с задержкой |
| УФНЗ |
33 В постоянного тока |
| Тип входного фильтра |
Pi-тип |
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В постоянного тока |
| Выходной ток |
1670 мА |
| Номинальная мощность |
20 Вт |
| Точность выходного напряжения |
±1% |
| Пульсации и шум |
60 мВ пик-пик |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
110–180% от номинальной выходной мощности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
4 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость |
100 пФ |
| Уровень изоляции |
Усиленная изоляция |
| Соответствие по безопасности |
2×MOPP по IEC60601-1 |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
−40…+90 °C |
| Температура корпуса |
до +105 °C |
| Влажность при работе |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
−55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…70 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55011 |
Класс A без внешних компонентов |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 1, 10 В/м |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 1, ±2 кВ |
| Проводимая восприимчивость |
BS EN/EN61000-4-6 |
Уровень 1, 10 В ср.кв. (э.д.с.) |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 дюйма |
| Материал корпуса |
Пластик UL94V-0 |
| Масса одного модуля |
30 г |
| Количество в трубке |
18 шт. |
| Масса одной трубки |
670 г |
| Максимальное количество в коробке |
432 шт. / 24 трубки |
| Масса коробки |
16,83 кг |
| Размер коробки |
545 × 220 × 240 мм |
Распиновка
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Не используется |
| 5 |
-Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В постоянного тока, B — 24 В постоянного тока, C — 48 В постоянного тока; при номинальной нагрузке; при температуре 25 °C и влажности 70% RH.
- Пульсации и шум измерены на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Регулирование по линии измеряется от нижнего предела входного напряжения к верхнему пределу при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- 2×MOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
