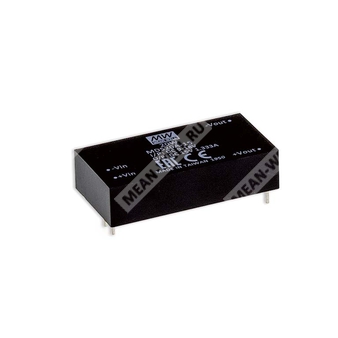

MDS20C-15 - изолированный медицинский DC-DC преобразователь 20 Вт с выходным напряжением 15 В.
Назначение и область применения
Серия MDS20 представляет собой изолированные и стабилизированные модульные преобразователи постоянного тока, выполненные в корпусе формата 2"x1" и предназначенные для применения в медицинской аппаратуре. Модель MDS20C-15 рассчитана на работу от широкого входного диапазона группы C и формирует стабилизированное выходное напряжение 15 В.
Применение
- Медицинские устройства
- Медицинские мониторы кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Особенности
- Корпус DIP 2"x1" со стандартным международным расположением выводов
- Широкий диапазон входного напряжения 2:1
- Низкий ток утечки на пациента: менее 5 мкА
- Широкий рабочий температурный диапазон от -40 до +90 °C
- Соответствие медицинским требованиям безопасности 2xMOPP по IEC 60601-1
- Не требуется минимальная нагрузка
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения
- Высокая изоляция вход-выход: 4000 В переменного тока
- Групповая спецификация с разными входными диапазонами и выходными напряжениями
Описание
Серия MDS20 — это медицинские DC-DC преобразователи мощностью 20 Вт с гальванической развязкой и стабилизацией выходного напряжения. Модули выполнены в компактном корпусе 2"x1", используют международный стандарт выводов и обеспечивают высокий КПД до 90%. Серия рассчитана на эксплуатацию в расширенном температурном диапазоне -40…+90 °C, имеет высокое напряжение изоляции 4 кВ AC между входом и выходом и соответствует требованиям IEC 60601-1 для медицинской техники. Модель MDS20C-15 относится к исполнению с входом группы C и выходом 15 В.
Расшифровка партномера
| Элемент обозначения |
Значение |
| MDS20 |
Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт |
| C |
Группа входного напряжения 36…75 В постоянного тока |
| 15 |
Номинальное выходное напряжение 15 В постоянного тока |
Таблица выбора модели
| Обозначение |
Диапазон входного напряжения |
Выходное напряжение |
Ток холостого хода |
Ток при полной нагрузке |
Номинальный выходной ток |
КПД, тип. |
Макс. емкостная нагрузка |
| MDS20C-15 |
36…75 В |
15 В |
5 мА |
500 мА |
1333 мА |
88 % |
800 мкФ |
Основные параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 20 Вт |
| Стабилизация выходного напряжения | ±1 % |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Частота преобразования, тип. | 300 кГц |
| Изоляционное сопротивление | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Изоляционная ёмкость, тип. | 100 пФ |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36…75 В DC |
| Пиковое входное напряжение, 100 мс макс. | 100 В DC |
| Входной фильтр | Pi-тип |
| Входная защита | Рекомендуется предохранитель; для моделей 48 В — 2 A с задержкой |
| Порог блокировки при пониженном напряжении | 33 В DC |
| Входной ток холостого хода | 5 мА |
| Входной ток при полной нагрузке | 500 мА |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В DC |
| Выходной ток | 1333 мА |
| Допуск выходного напряжения | ±0,5 % |
| Номинальная мощность | 20 Вт |
| Пульсации и шум | 60 мВ п-п |
| Перегрузка | 110…180 % от номинальной выходной мощности |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110…180 % от номинальной выходной мощности |
| Пониженное входное напряжение | 33 В DC |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+90 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,03 % / °C |
| Вибрация | 10…500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | 4 кВ AC между входом и выходом |
| Медицинский стандарт безопасности | IEC 60601-1, 3-е издание; 2xMOPP |
| Нормативы | EAC TP TC 020/2011; для версии 48 В также EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55011, класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55011, класс A без внешних компонентов |
| ESD | Уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 1, 10 В/м |
| EFT/быстрые импульсные помехи | Уровень 1, ±2 кВ |
| Импульсная помеха | Уровень 1, ±1 кВ линия-линия, ±2 кВ линия-земля |
| Проводимая восприимчивость | Уровень 1, 10 Вскз (д.э.д.) |
Надёжность, размеры и конструкция
| Параметр | Значение |
|---|
| MTBF | 1016 тыс. часов по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 50,8 × 25,4 × 12 мм |
| Габаритные размеры в дюймах | 2 × 1 × 0,47 |
| Материал корпуса | Пластик UL94V-0 |
Параметры корпуса и выводов
| Вывод | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключён |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
|---|
| Упаковка | Трубчатая |
| Количество в трубе | 18 шт. |
| Масса одной трубы | 670 г |
| Максимальное количество в коробке | 432 шт. |
| Масса коробки | 16,83 кг |
| Размеры коробки | 545 × 220 × 240 мм |
Примечания
- Все параметры заданы при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки.
- 2xMOPP указано при рабочем напряжении 250 В AC между первичной и вторичной сторонами.
- Изделие должно быть повторно проверено на соответствие требованиям EMC в составе конечного оборудования.
