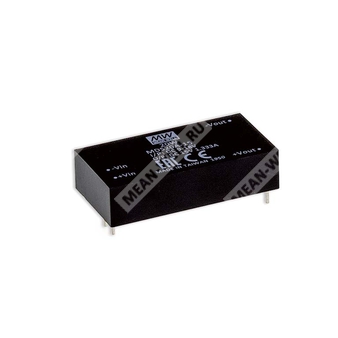

MDS20C-24 - изолированный медицинский DC-DC преобразователь 20 Вт для питания аппаратуры от входа 36–75 В.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| MDS20 |
Серия медицинских изолированных DC-DC преобразователей мощностью 20 Вт в корпусе 2"×1" |
| C |
Входной диапазон категории C: 36–75 В постоянного тока |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и особенности
MDS20C-24 — медицинский изолированный и стабилизированный модульный DC-DC преобразователь форм-фактора 2"×1" с международной распиновкой. Компонент предназначен для применения в медицинских устройствах, системах мониторинга, КТ-оборудовании, медицинских тележках и оборудовании для ухода за полостью рта.
- Корпус 2"×1" с международной стандартной распиновкой.
- Широкий входной диапазон 2:1.
- Низкий ток утечки пациента: менее 5 мкА.
- Рабочий температурный диапазон от -40 до +90 °C.
- Медицинское одобрение безопасности: 2×MOPP по IEC 60601-1.
- Не требуется минимальная нагрузка.
- Защиты: короткое замыкание с непрерывным режимом, перегрузка, пониженное входное напряжение.
- Высокая изоляция вход-выход 4000 В переменного тока.
Применение
- Медицинские устройства
- Медицинский монитор кислорода
- КТ-сканирование
- Медицинские тележки
- Оборудование для ухода за полостью рта
Описание
Серия MDS20 представляет собой медицинские DC-DC преобразователи мощностью 20 Вт с изоляцией и стабилизацией выходного напряжения. Модуль выполнен в корпусе 2"×1" и рассчитан на применение в медицинских системах, где требуются низкие токи утечки, высокая электрическая прочность изоляции и соответствие стандарту IEC 60601-1. Для серии предусмотрены варианты под разные входные диапазоны: 9–18 В, 18–36 В и 36–75 В, а также выходные напряжения 5 В, 12 В, 15 В и 24 В.
Параметры модели MDS20C-24
| Параметр |
Значение |
| Диапазон входного напряжения |
36–75 В постоянного тока |
| Номинальное входное напряжение категории серии |
48 В постоянного тока |
| Выходное напряжение |
24 В постоянного тока |
| Выходной ток |
833 мА |
| Входной ток без нагрузки |
5 мА |
| Входной ток при полной нагрузке |
500 мА |
| КПД типовой |
90% |
| Допустимая емкость нагрузки |
300 мкФ |
| Номинальная мощность |
20 Вт |
| Точность выходного напряжения |
±1% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
A: 9–18 В постоянного тока; B: 18–36 В постоянного тока; C: 36–75 В постоянного тока |
| Импульсное перенапряжение |
Для 12 В моделей: 25 В; для 24 В моделей: 50 В; для 48 В моделей: 100 В |
| Фильтр |
Pi-type |
| Защита по входу |
Предохранитель рекомендуется; для 12 В моделей — 5 А, замедленного действия; для 24 В моделей — 3 А, замедленного действия; для 48 В моделей — 2 А, замедленного действия |
| Порог понижения входного напряжения |
33 В постоянного тока |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В постоянного тока |
| Точность выходного напряжения |
±1% |
| Номинальная мощность |
20 Вт |
| Пульсации и шум |
60 мВ пик-пик |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
| Частота переключения |
300 кГц |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
110–180% от номинальной выходной мощности |
| Восстановление после перегрузки |
Автоматическое после устранения аварийного состояния |
| Минимальная нагрузка |
Не требуется |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
4000 В переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Емкость изоляции |
100 пФ |
| Стандарты безопасности |
IEC 60601-1, 3-е издание; EAC TP TC 020/2011; для типа 48 В также EAC TP TC 004 |
| Класс изоляции |
Усиленная изоляция |
| Одобрение медицинской безопасности |
2×MOPP |
Электромагнитная совместимость
| Параметр |
Норма / уровень |
| Проводимые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55011, класс A без внешних компонентов |
| Помехоустойчивость по ЭСР |
BS EN/EN61000-4-2, уровень 1, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, уровень 1, 10 В/м |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, ±1 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, ±2 кВ линия-линия, ±2 кВ линия-земля |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 1, 10 В среднеквадратичное значение, эквивалент ЭДС |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40...+90 °C |
| Температура корпуса |
до +105 °C |
| Рабочая влажность |
20%...90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-55...+125 °C, 10%...95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0...70 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Температура пайки |
На расстоянии 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1016 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты |
50,8 × 25,4 × 12 мм |
| Габариты в дюймах |
2 × 1 × 0,47 inch |
| Материал корпуса |
Пластик UL94V-0 |
| Упаковка |
18 шт. в трубке, 432 шт. в 24 трубках максимум в коробке |
| Масса одной трубки |
670 г |
| Масса одной коробки |
16,83 кг |
| Размер коробки |
L545 × W220 × H240 мм |
Выводы и подключение
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Не подключен |
| 5 |
-Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В постоянного тока, B — 24 В постоянного тока, C — 48 В постоянного тока; номинальная нагрузка; окружающая среда 25 °C и 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- 2×MOPP основано на рабочем напряжении 250 В переменного тока между первичной и вторичной сторонами.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Дополнительно по исполнению серии: токи потребления, КПД и допустимая ёмкость нагрузки для аналогичных моделей серии зависят от входной категории и выходного напряжения; для MDS20C-24 приведены значения, соответствующие модели с выходом 24 В и входной категорией C.
