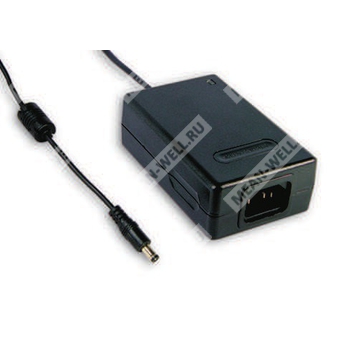

MES30A-1-1P1J — компактный AC-DC источник питания 7,5 В 3,33 А для медицинской аппаратуры и промышленной электроники.
MES30A-1-1P1J — сетевой импульсный источник питания настольного исполнения серии MES30A с одним выходом, предназначенный для применения в медицинском оборудовании и в устройствах промышленной электроники, где требуются стабильное постоянное напряжение, низкие пульсации, гальваническая развязка и встроенные виды защиты.
Назначение и особенности
- Универсальный вход переменного тока.
- Один выход постоянного напряжения.
- Медицинское исполнение с одобрением по стандартам безопасности для медицинской техники.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация включения питания.
- Фиксированная частота преобразования и регулирования.
- Топология: обратноходовая схема со стабилизацией выходного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Подходит для оборудования класса I с защитным заземлением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MES30A | Серия настольных AC-DC источников питания мощностью 16,5–30 Вт медицинского назначения |
| 1 | Выходное напряжение 7,5 В |
| 1 | Исполнение с током 3,33 А и вариантом модели MES30A-1-1 |
| P1J | Тип выходного штекера 2,1 × 5,5 × 11 мм, центр положительный |
Основные технические параметры
| Параметр | Значение |
| Партномер | MES30A-1-1P1J |
| Серия | MES30A |
| Тип изделия | AC-DC источник питания с одним выходом, настольное исполнение |
| Номинальная выходная мощность | 25 Вт |
| Выходное напряжение | 7,5 В |
| Номинальный выходной ток | 3,33 А |
| Диапазон регулирования тока | 0–3,33 А |
| Пульсации и шум | 40 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Время установки, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В |
| Диапазон входного напряжения постоянного тока | 135–370 В |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое значение | 72% |
| Потребляемый ток | 0,8 А при 100 В переменного тока |
| Пусковой ток | 35 А при 230 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 3,33 А |
| Диапазон тока нагрузки | 0–3,33 А |
| Режим стабилизации | Стабилизация напряжения |
| Диапазон подстройки выходного напряжения | Фиксированное значение |
Эксплуатационные и защитные параметры
| Параметр | Значение |
| Перегрузка | 112–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Пульсирующий режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Пульсирующий режим с автоматическим восстановлением после устранения неисправности |
| Перегрев | Tj 135 °C тип., определение по основному управляющему ИС |
| Тип защиты при перегреве | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 5656 В DC; I/P-FG: 2828 В DC |
| Ток утечки на землю | < 300 мкА при 264 В AC |
| Ток прикосновения | < 60 мкА при 264 В AC |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | 0…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2 G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2, 3, 4, 5, 6, 8, 11), уровень light industry, критерий A |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм |
| Масса | 0,3 кг |
| Количество в коробке | 54 шт. |
| Масса коробки | 20 кг |
Подключение
| Параметр | Значение |
| Разъём | Стандартный штекер P1J: 2,1 × 5,5 × 11 мм, тип «turning fork», центральный контакт положительный |
| Варианты исполнения штекера | По запросу заказчика доступны другие варианты |
| Кабель для 3,3–7,5 В | SPT-2 16AWG, длина 4 ft |
| Кабель для 9–48 В | UL1185 18AWG, длина 6 ft |
| Регулировка напряжения | Фиксированная |
Надёжность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH. |
| 2 | Напряжение постоянного тока измеряется на клеммах штекера при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает нестабильность по входному напряжению, по нагрузке и регулировку нагрузки. |
| 5 | Стабилизация по входному напряжению измеряется от низкого до высокого входного напряжения при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
