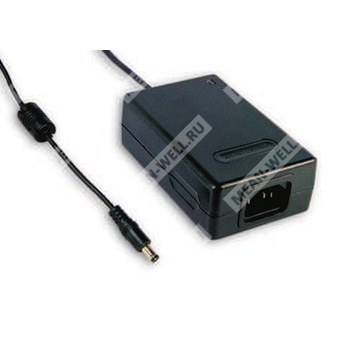

MES30A-1P1J - медицинский AC-DC источник питания 5 В, 5 А для настольного применения.
Описание
MES30A-1P1J представляет собой импульсный AC-DC источник питания с одним выходом, выполненный в настольном исполнении и предназначенный для применения в медицинской аппаратуре и смежных системах, где требуется изолированное стабилизированное питание постоянным напряжением 5 В при токе до 5 А. Изделие относится к серии MES30A и поддерживает универсальный вход переменного тока, а также вход постоянного тока в широком диапазоне.
Партномер MES30A-1P1J указывает на модификацию серии MES30A с выходным напряжением 5 В и стандартным выходным разъёмом P1J.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| MES30A | Серия медицинских настольных источников питания AC-DC, мощность класса 16,5–30 Вт |
| 1 | Исполнение с выходным напряжением 5 В |
| P1J | Стандартный штекер P1J, 2,1 × 5,5 × 11 мм, с центральным положительным контактом |
Особенности
- Универсальный вход переменного тока.
- Диапазон входного постоянного напряжения.
- Один выход постоянного напряжения.
- Медицинское исполнение, уровень MOPP.
- Класс защиты по электробезопасности I с заземлением через сетевой шнур.
- Полностью закрытый пластиковый корпус.
- Индикация включения светодиодом.
- Фиксированная частота преобразования и стабилизация по нагрузке.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям по электромагнитной совместимости для медицинского оборудования.
Назначение
Источник предназначен для питания медицинской и промышленной электронной аппаратуры, измерительных приборов, терминалов, периферийных устройств и других нагрузок, требующих изолированного источника 5 В с малым уровнем пульсаций и шумов.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока нагрузки | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шумы, максимум | 30 мВ п-п |
| Допуск по выходному напряжению | от -5% до +8% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±8,0% |
| Диапазон регулировки выходного напряжения | Фиксированное значение |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 135–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 70% |
| Потребляемый ток от сети | 0,8 А при 100 В AC |
| Пусковой ток, максимум | 35 А при 230 В AC |
| Время установки, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Потребление при перегрузке | 150–350% от номинальной выходной мощности |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 112–250% от номинальной выходной мощности |
| Режим работы защиты от перегрузки | Автовосстановление, hiccup mode |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения |
| Режим работы защиты от перенапряжения | Автовосстановление, hiccup mode |
| Защита от перегрева | Отключение выходного напряжения при Tj 135°C тип. |
| Восстановление после перегрева | Автоматическое восстановление после снижения температуры |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение изоляции вход-выход | 5656 В DC |
| Испытательное напряжение изоляции вход-земля | 2828 В DC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC и 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3, FCC part 18 |
| Помехоустойчивость ЭМС | Соответствие EN60601-1-2, EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A |
| Ток утечки на землю | Менее 300 мкА при 264 В AC |
| Ток прикосновения | Менее 60 мкА при 264 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+65°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85°C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 400 000 ч минимум по MIL-HDBK-217F при 25°C |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм |
| Масса | 0,3 кг |
| Количество в коробке | 54 шт. |
| Масса упаковки | 20 кг на картонную коробку |
| Тип корпуса | Настольный закрытый пластиковый корпус |
| Индикация | Светодиод питания |
Разъёмы и кабель
| Параметр | Значение |
| Штекер | Стандартный тип P1J |
| Размер штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель для 5 В | SPT-2 16 AWG, длина 4 ft |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C, влажность 70% RH, если не оговорено иное.
2. Допуск по выходному напряжению измеряется на клеммах штекера и при нагрузке 50%.
3. Пульсации и шумы измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от низкой до высокой нагрузки при номинале.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Ток прикосновения измеряется от первичного входа до выходного постоянного тока.
Дополнительные сведения по исполнению
Стандартный сетевой вход выполнен через 3-контактный разъём IEC320-C14. Изделие относится к серии MES30A и рассчитано на применение в системах, где требуется компактный, изолированный и защищённый источник питания с медицинской сертификацией.
