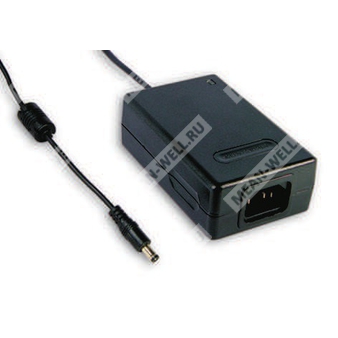

MES30A-2P1J - медицинский сетевой AC-DC адаптер с одним выходом 9 В для настольного применения.
Назначение: внешний импульсный источник питания переменного тока с одним стабилизированным выходом, предназначенный для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| MES30A | Серия медицинских настольных AC-DC источников питания, мощность до 30 Вт |
| 2 | Выходное напряжение 9 В |
| P1J | Исполнение выходного разъёма: штекер P1J, стандартный тип 2,1 × 5,5 × 11 мм, центр «плюс» |
Краткое описание
Изделие относится к серии MES30A и представляет собой компактный настольный AC-DC источник питания с одним выходом, расширенным диапазоном сетевого входа, защитами от перегрузки, перенапряжения и перегрева, а также медицинскими допусками по безопасности и ЭМС.
Особенности
- Универсальный вход переменного тока.
- 3-контактный сетевой вход IEC320-C14.
- Малый ток утечки: менее 300 мкА.
- Класс I по защите, с заземляющим контактом.
- Полный выход 3–48 В для всей серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Соответствие медицинским требованиям уровня MOPP.
- Фиксированная частота коммутации и регулирования.
- Топология: обратноходовой преобразователь с верхним ключом.
- Индикатор питания на светодиоде.
- Одобрения: UL / CUL / TUV / CB / FCC / CE.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 9 В |
| Номинальный ток | 3,33 А |
| Диапазон тока | 0 ~ 3,33 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск напряжения | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Установка, время нарастания, время удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон регулировки напряжения | Фиксированное |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 74% |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток | 35 А / 230 В AC |
| Ток утечки | Заземляющий ток менее 300 мкА при 264 В AC, ток прикосновения менее 60 мкА при 264 В AC |
Защиты
| Тип защиты | Уровень срабатывания | Режим работы |
| Перегрузка | 112 ~ 250% от номинальной выходной мощности | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 135 °C тип. | Отключение выходного напряжения с восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +65 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение | Вход/выход: 5656 В DC; вход/FG: 2828 В DC |
| Сопротивление изоляции | Вход/выход, вход/FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость ЭМС | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Конструкция и подключение
| Параметр | Значение |
| Разъём питания | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер «вилка», центр положительный; возможны другие исполнения по запросу |
| Кабель | SPT-2 16 AWG, 4 ft для 3,3 ~ 7,5 В; UL1185 18 AWG, 6 ft для 9 ~ 48 В |
| Полярность | Центр «плюс» |
| Регулировка выходного напряжения | Фиксированная |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Выходное напряжение измеряется на конце выходного кабеля.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установившийся допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
