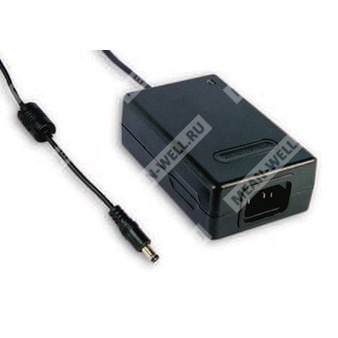

MES30A-3P1J - медицинский AC/DC источник питания 30 Вт с выходом 12 В для настольного применения.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| MES30A |
Серия настольных AC/DC источников питания медицинского назначения |
| 3 |
Выходное напряжение 12 В |
| P1J |
Стандартный выходной штекер 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Общее описание
MES30A-3P1J представляет собой компактный настольный импульсный источник питания серии MES30A с одним выходом, предназначенный для медицинской аппаратуры и оборудования промышленной электроники, где требуется стабилизированное постоянное напряжение 12 В и выходная мощность до 30 Вт.
Модель выполнена в полностью закрытом пластиковом корпусе, оснащена сетевым индикатором, имеет фиксированное выходное напряжение и рассчитана на работу от универсальной сети переменного тока или от источника постоянного напряжения в широком диапазоне.
Особенности
- Универсальный вход переменного тока.
- Вход 3-полюсного сетевого разъема IEC320-C14.
- Низкий ток утечки: менее 300 мкА для земли и менее 60 мкА для прикосновения при 264 В переменного тока.
- Медицинская сертификация уровня MOPP.
- Стабилизированная выходная мощность.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и регулирование.
- Светодиодная индикация включения.
- Топология: верхний ключевой преобразователь.
- Подходит для изделий класса I с заземляющим контактом.
Области применения
- Медицинское оборудование.
- Промышленная и лабораторная электроника.
- Настольные электронные устройства с питанием от внешнего адаптера.
- Измерительная и вспомогательная аппаратура.
Параметры выхода
| Параметр |
Значение для MES30A-3P1J |
| Выходное напряжение |
12 В |
| Номинальный ток |
2,5 А |
| Диапазон тока |
0 ~ 2,5 А |
| Номинальная мощность |
30 Вт |
| Пульсации и шум |
50 мВ пик-пик |
| Допуск по выходному напряжению |
±3,0% |
| Регулирование по сети |
±1,0% |
| Регулирование по нагрузке |
±3,0% |
| Диапазон регулировки выходного напряжения |
Фиксированное |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90 ~ 264 В |
| Диапазон входного напряжения постоянного тока |
135 ~ 370 В |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД типовой |
76% |
| Входной ток |
0,8 А при 100 В переменного тока |
| Пусковой ток |
35 А при 230 В переменного тока |
| Время установки, нарастания и удержания |
300 мс, 50 мс, 16 мс при полной нагрузке |
Защитные функции
| Защита |
Уровень срабатывания |
Тип восстановления |
| Перегрузка |
112 ~ 250% от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение |
110 ~ 140% от номинального выходного напряжения |
Режим hiccup, автоматическое восстановление после устранения причины |
| Перегрев |
Tj 135 °C тип. |
Отключение выходного напряжения, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение между входом и выходом |
5656 В постоянного тока |
| Испытательное напряжение между входом и защитным заземлением |
2828 В постоянного тока |
| Сопротивление изоляции |
100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
0 ~ +65 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Массо-габаритные параметры
| Параметр |
Значение |
| Габаритные размеры |
108 × 67 × 36 мм (Д × Ш × В) |
| Масса |
0,3 кг |
Подключение
| Параметр |
Значение |
| Сетевой ввод |
Разъем IEC320-C14, 3-полюсный |
| Выходной штекер |
Тип P1J, 2,1 × 5,5 × 11 мм, поворотный штекер вилочного типа, центр положительный |
| Полярность |
Центральный контакт положительный |
| Провод |
SPT-2 16AWG 4 ft для 3,3 ~ 7,5 В; UL1185 18AWG 6 ft для 9 ~ 48 В |
Соответствие стандартам
| Направление |
Стандарты и требования |
| Безопасность |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Электромагнитная совместимость, излучение |
EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3, FCC part 18 |
| Электромагнитная совместимость, помехоустойчивость |
EN60601-1-2, EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Примечания
| № |
Содержание |
| 1 |
Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 |
Параметр выходного напряжения измеряется на конце штекера и при 50% нагрузки. |
| 3 |
Пульсации и шум измеряются при полосе 20 МГц с использованием параллельного 12-проводного завершения с конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает в себя допуск по установке, регулирование по сети и регулирование по нагрузке. |
| 5 |
Регулирование по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 |
Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки. |
| 7 |
Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 8 |
Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие директивам EMC. |
