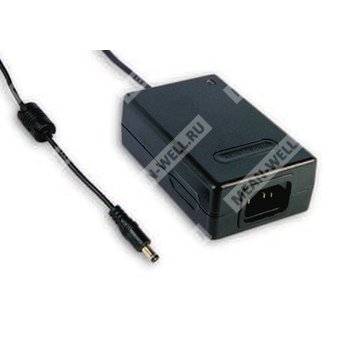

MES30A-4P1J - медицинский AC-DC источник питания с одним выходом для настольного применения.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 15 В для питания медицинской и промышленной электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| MES30A | Серия медицинских настольных AC-DC источников питания, мощность до 30 Вт |
| 4 | Выходное напряжение 15 В |
| P1J | Тип выходного разъёма P1J, стандартная вилка 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание
Серия MES30A представляет собой настольные импульсные источники питания с одним выходом для медицинского применения. Модель MES30A-4P1J обеспечивает выход 15 В и поставляется с разъёмом P1J. Устройство выполнено в полностью закрытом пластиковом корпусе, имеет индикацию включения, фиксированную частоту преобразования и набор встроенных защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- 3-штырьковый сетевой ввод IEC320-C14.
- Низкий ток утечки < 300 мкА.
- Класс I по защите, с заземляющим проводником.
- Медицинская безопасность, уровень MOPP.
- Полный диапазон выходных напряжений 3–48 В.
- Защита: короткое замыкание / перегрузка / перенапряжение / перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и регулирования.
- Индикатор питания LED.
- Допуски UL / CUL / TUV / CB / FCC / CE.
Область применения
Источники питания серии MES30A предназначены для медицинской аппаратуры, а также для настольных электронных устройств, требующих стабилизированного питания с повышенными требованиями к электробезопасности и электромагнитной совместимости.
Параметры выхода
| Параметр | MES30A-4P1J |
| Выходное напряжение | 15 В |
| Номинальный ток | 2,0 А |
| Диапазон тока | 0 ~ 2,0 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 60 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон подстройки напряжения | Фиксированное |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 135 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое значение | 76% |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток | 35 А / 230 В AC |
| Время запуска, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Защиты
| Параметр | Значение для MES30A-4P1J |
| Перегрузка | 112 ~ 250% от номинальной выходной мощности; защита по типу hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; защита по типу hiccup, автоматическое восстановление после устранения причины |
| Перегрев | Tj 135 °C типично, контроль по основному ИС управления; отключение выходного напряжения с последующим восстановлением после снижения температуры |
| Короткое замыкание | Защита присутствует |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение | I/P-O/P: 5656 В DC; I/P-FG: 2828 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| Ток утечки на землю | < 300 мкА / 264 В AC |
| Ток прикосновения | < 60 мкА / 264 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +65 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
Упаковка
| Параметр | Значение |
| Количество в коробке | 54 шт. |
| Масса коробки | 20 кг |
Разъём и кабель
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, поворотный вилочный тип, центральный контакт положительный; возможны другие типы по запросу заказчика |
| Кабель | SPT-2 16AWG, 4 ft для 3,3 ~ 7,5 В; UL1185 18AWG, 6 ft для 9 ~ 48 В |
| Регулировка выходного напряжения | Фиксированное |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
2. Выходное напряжение срабатывает при измерении на концах штекера и нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, завершённого конденсатором 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск по напряжению, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого уровня входного напряжения до высокого при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
7. Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
8. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
