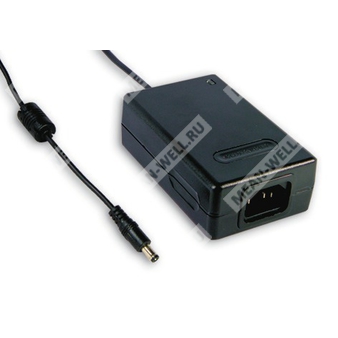

MES30A-5P1J - медицинский настольный AC-DC источник питания с одним выходом 18 В и мощностью 30 Вт.
Назначение: внешний сетевой источник питания для медицинской и промышленной аппаратуры с одним стабилизированным выходом постоянного напряжения 18 В.
Расшифровка партномера
| Сегмент партномера | Значение |
|---|
| MES | Серия медицинских источников питания Mean Well |
| 30A | Серия настольных AC-DC источников питания мощностью до 30 Вт |
| 5 | Выходное напряжение 18 В |
| P1J | Исполнение с вилкой P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Краткое описание
Изделие относится к серии настольных импульсных источников питания с универсальным входом переменного тока, медицинской сертификацией уровня MOPP и выходом 18 В. Конструктивно выполнено в полностью закрытом пластиковом корпусе, оснащено индикатором наличия питания и предназначено для работы в составе конечного оборудования.
Основные особенности
- Универсальный вход переменного тока.
- Однополюсный сетевой разъём IEC320-C14.
- Низкий ток утечки: менее 300 мкА при 264 В AC на землю и менее 60 мкА при 264 В AC ток прикосновения.
- Класс защиты I с заземляющим контактом.
- Выходное напряжение 3–48 В в зависимости от исполнения серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Медицинское одобрение по уровню MOPP.
- Фиксированная частота коммутации и регулирование.
- Индикация наличия питания светодиодом.
- Соответствие требованиям UL / CUL / TUV / CB / FCC / CE.
Таблица параметров изделия MES30A-5P1J
| Параметр | Значение |
|---|
| Серия | MES30A |
| Исполнение | MES30A-5P1J |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 1,66 А |
| Диапазон выходного тока | 0–1,66 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 70 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC / 135–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовой | 80% |
| Входной ток | 0,8 А при 100 В AC |
| Пусковой ток, максимум | 35 А при 230 В AC |
| Ток утечки, максимум | Менее 300 мкА при 264 В AC на землю; ток прикосновения менее 60 мкА при 264 В AC |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 18 В |
| Номинальный ток | 1,66 А |
| Диапазон тока | 0–1,66 А |
| Выходная мощность | 30 Вт |
| Пульсации и шум | 70 мВ п-п |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
Защиты
| Вид защиты | Порог и поведение |
|---|
| Перегрузка | 112–250% от номинальной выходной мощности; режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 135 °C тип., срабатывание по основному управляющему ИС; отключение выходного напряжения, восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение | Вход-выход: 5656 В DC; вход-земля: 2828 В DC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм при 500 В DC и 25 °C / 70% RH |
| Излучение | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|
| Рабочая температура | 0…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и прочие параметры
| Параметр | Значение |
|---|
| MTBF | 400 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм |
| Масса | 0,3 кг |
| Упаковка | 54 шт. в коробке; 20 кг на коробку |
Конструктивное исполнение
| Элемент | Исполнение |
|---|
| Разъём питания | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер «вилка», центр положительный |
| Кабель | SPT-2 16AWG, 4 ft для 3,3–7,5 В; UL1185 18AWG, 6 ft для 9–48 В |
| Регулировка выходного напряжения | Фиксированная |
| Индикатор | Светодиод наличия питания |
| Корпус | Полностью закрытый пластиковый |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не оговорено иное.
- Выходное напряжение постоянного тока измеряется на концах штекера при 50% нагрузки.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть подтверждено на соответствие EMC-директивам.
