MES30A-6P1J - медицинский AC-DC источник питания 24 В 1,25 А для настольного применения.
MES30A-6P1J — это импульсный AC-DC источник питания настольного исполнения с одним выходом, предназначенный для применения в медицинской и промышленной электронике. Модель обеспечивает стабилизированное выходное напряжение 24 В при токе до 1,25 А, номинальную мощность 30 Вт и соответствует требованиям по электробезопасности и электромагнитной совместимости для медицинского оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MES30A | Серия настольных AC-DC источников питания медицинского исполнения, мощность до 30 Вт |
| 6 | Выходное напряжение 24 В |
| P1J | Тип выходного штекера: стандартный разъём 2,1 × 5,5 × 11 мм, центр положительный |
Краткое назначение и особенности
- Универсальный вход переменного тока.
- Один выход постоянного тока.
- Медицинское исполнение с подтверждением по стандартам безопасности.
- Пластиковый закрытый корпус.
- Светодиодная индикация наличия питания.
- Фиксированная частота преобразования и регулирование.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Секция выходных параметров
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон регулировки выходного напряжения | Фиксированное |
Секция входных параметров
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД тип. | 80% |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток, макс. | 35 А / 230 В AC |
| Время запуска, нарастания, удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Потребление мощности без нагрузки | Не указано в документе |
Секция нагрузочной характеристики
| Параметр | Значение |
|---|
| Перегрузка | 112 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 135 °C, обычно определяется на основном управляющем ИС |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Секция условий окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | 0 ~ +65 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Секция безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение изоляции вход-выход | 5656 В DC |
| Испытательное напряжение изоляции вход-земля | 2828 В DC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость ЭМС | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| Ток утечки на землю | < 300 мкА / 264 В AC |
| Ток прикосновения | < 60 мкА / 264 В AC |
Секция механических параметров
| Параметр | Значение |
|---|
| Габаритные размеры | 108 × 67 × 36 мм |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Секция соединителей и кабелей
| Параметр | Значение |
|---|
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, поворотный вилочный тип, центр положительный |
| Кабель | SPT-2 16AWG, 4 ft для 3,3 ~ 7,5 В; UL1185 18AWG, 6 ft для 9 ~ 48 В |
| Режим регулировки напряжения | Фиксированное |
Секция MTBF
| Параметр | Значение |
|---|
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре 25 °C окружающей среды, если не указано иное. |
| 2 | Выходное напряжение постоянного тока измеряется на штекере при 50% нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, терминализированной конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установившееся отклонение, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
Механические размеры

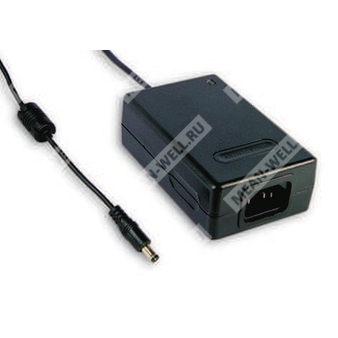

Корпус выполнен в настольном исполнении с габаритами 108 × 67 × 36 мм. На корпусе предусмотрены светодиодный индикатор питания, сетевой выключатель, резиновые опоры в количестве 4 шт., а также выходной кабель с разъёмом P1J. Разъём имеет внутренний контакт положительной полярности.
Назначение
Источник питания MES30A-6P1J предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для питания медицинской и электронной аппаратуры, требующей ограниченного тока, низких пульсаций и подтверждённой электробезопасности.
