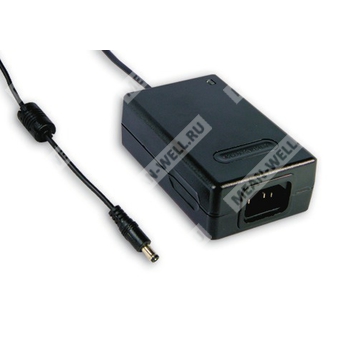

MES30A-7P1J - медицинский AC-DC источник питания настольного исполнения на 28 В, 1,07 А.
Расшифровка партномера
| Обозначение | Расшифровка |
| MES30A | Серия медицинских AC-DC источников питания Mean Well MES30A, настольное исполнение |
| 7 | Выходное напряжение 28 В |
| P1J | Тип выходного разъёма P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Назначение и особенности
MES30A-7P1J представляет собой импульсный AC-DC источник питания с одним выходом, предназначенный для медицинской аппаратуры и настольных систем питания. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет светодиодную индикацию включения и работает от универсальной сети переменного тока. Конструкция ориентирована на применение в оборудовании, где требуются медицинские допуски, низкий ток утечки и встроенные схемы защиты.
Особенности:
- универсальный вход переменного тока;
- трёхконтактный сетевой разъём IEC320-C14;
- низкий ток утечки менее 300 мкА;
- класс I по защите, с заземляющим проводником;
- полный диапазон выходного напряжения 3–48 В в рамках серии;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- полностью закрытый пластиковый корпус;
- соответствие требованиям медицинской безопасности;
- фиксированная частота переключения и хорошая стабилизация;
- светодиодный индикатор включения;
- сертификация UL / CUL / TUV / CB / FCC / CE;
- подходит для настольного применения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 28 В |
| Номинальный ток | 1,07 А |
| Диапазон тока | 0–1,07 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон регулировки выходного напряжения | Фиксированное значение |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 135–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 80% |
| Входной ток | 0,8 А при 100 В переменного тока |
| Пусковой ток, максимум | 35 А при 230 В переменного тока |
| Диапазон нагрузки для пускового режима | 150–350% от номинальной выходной мощности |
| Время запуска, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 112–250% от номинальной выходной мощности; режим прерывистого пуска, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения; режим прерывистого пуска, восстановление автоматически после устранения неисправности |
| Защита от перегрева | Срабатывание при Tj 135 °C тип.; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение | I/P-O/P: 5656 В постоянного тока; I/P-FG: 2828 В постоянного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011(CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| Ток утечки на землю | < 300 мкА при 264 В переменного тока |
| Ток прикосновения | < 60 мкА при 264 В переменного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Охлаждение | Естественное конвекционное |
Надёжность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип штекера | Стандартный P1J: 2,1 × 5,5 × 11 мм, штекер вилочного типа с вращением, центр положительный |
| Кабель | SPT-2 16 AWG, 4 фута для 3,3–7,5 В; UL1185 18 AWG, 6 футов для 9–48 В |
| Полярность | Центр положительный |
Сведения о корпусе и исполнении
| Параметр | Значение |
| Исполнение | Настольный источник питания |
| Корпус | Полностью закрытый пластиковый |
| Индикация | Светодиод питания |
| Сетевой вход | IEC320-C14, 3 контакта |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
2. Напряжение постоянного тока на выходе измеряется на штекере при 50% нагрузки.
3. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов, оканчивающейся конденсатором 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск по напряжению, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
7. Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
8. Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Описание серии
Серия MES30A представляет собой линейку медицинских AC-DC источников питания настольного типа с одним выходом и диапазоном выходной мощности 16,5–30 Вт. Для серии характерны универсальный сетевой вход, фиксированная частота преобразования, развитая система защит, а также соответствие требованиям медицинской электрической безопасности и электромагнитной совместимости.
