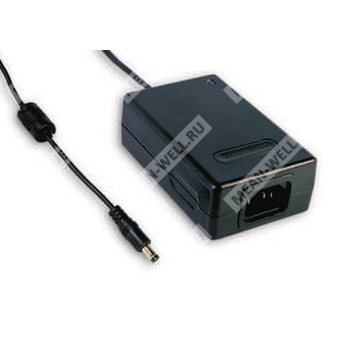

MES30A-8P1J - медицинский AC-DC источник питания настольного исполнения на 48 В, 30 Вт.
MES30A-8P1J — это однофазный AC-DC источник питания настольного исполнения серии MES30A, предназначенный для питания медицинской и иной чувствительной аппаратуры постоянным напряжением 48 В при мощности до 30 Вт.
Основные особенности
- Универсальный диапазон входного напряжения сети.
- Полный диапазон входного напряжения.
- Низкий ток утечки: менее 300 мкА на 264 В AC.
- Низкий ток прикосновения: менее 60 мкА на 264 В AC.
- Класс защиты по электробезопасности с заземляющим контактом.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Фиксированное выходное напряжение.
- Топология: обратноходовой импульсный преобразователь.
Расшифровка партномера
| Позиция | Расшифровка |
| MES30A | Серия настольных AC-DC источников питания медицинского назначения, мощность до 30 Вт |
| 8 | Выходное напряжение 48 В |
| P1J | Тип выходного штекера P1J, стандартный цилиндрический штекер 2,1 × 5,5 × 11 мм, полярность «центр положительный» |
Таблица исполнений серии
| Партномер |
Выходное напряжение |
Номинальный ток |
Диапазон тока |
Номинальная мощность |
Пульсации и шум |
| MES30A-8P1J |
48 В |
0,62 А |
0 ~ 0,62 А |
30 Вт |
100 мВ п-п |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,62 А |
| Диапазон регулирования тока | 0 ~ 0,62 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон регулировки выходного напряжения | Фиксированное |
Вход
| Параметр | Значение |
| Входное напряжение | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Частота сети | 47 ~ 63 Гц |
| КПД тип. | 82% |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток | 35 А / 230 В AC |
| Время запуска, нарастания, удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 112 ~ 250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перегрев | Tj 135 °C тип. (контроль по IC1 на основном управляющем ИС) |
| Тип защиты при перегреве | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | 0 ~ +65 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, одобрено |
| Испытательное напряжение | I/P-O/P: 5656 В DC, I/P-FG: 2828 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | < 300 мкА / 264 В AC |
| Ток прикосновения | < 60 мкА / 264 В AC |
Прочие параметры
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип штекера | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, вилочный поворотный тип, центр положительный |
| Другие варианты штекера | По запросу заказчика |
| Кабель | SPT-2 16AWG, 4 ft для 3,3 ~ 7,5 В; UL1185 18AWG, 6 ft для 9 ~ 48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение постоянного тока измеряется на штекере при 50% нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск по установке, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
