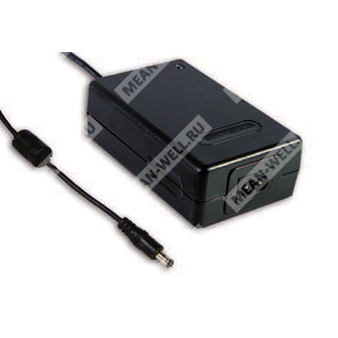

MES30B-3P1J - медицинский AC-DC источник питания с одним выходом 12 В для настольного применения.
Расшифровка партномера
| Позиция | Значение |
| MES30B | Серия медицинских настольных AC-DC источников питания |
| 3 | Номинальное выходное напряжение 12 В |
| P1J | Стандартный цилиндрический разъём постоянного тока 2,1 × 5,5 × 11 мм, центр положительный |
Назначение и особенности
MES30B-3P1J — это настольный импульсный источник питания переменного тока в постоянный ток медицинского исполнения, рассчитанный на питание аппаратуры с одним выходом 12 В и мощностью до 30 Вт. Устройство выполнено в полностью закрытом пластиковом корпусе, имеет универсальный сетевой вход, соответствует требованиям по медицинской безопасности и электромагнитной совместимости, оснащено светодиодной индикацией и комплексом встроенных защит.
Особенности
- Универсальный сетевой вход с полным диапазоном.
- 2-контактный сетевой вход IEC320-C8.
- Класс II по электробезопасности, без заземляющего контакта.
- Полный диапазон выходных напряжений от 3 до 48 В в серии; конкретно для MES30B-3P1J — 12 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Одобрение по медицинским стандартам безопасности уровня MOPP.
- Фиксированная частота коммутации и стабилизация режима работы.
- Топология: обратноходовой преобразователь.
- Светодиодный индикатор включения.
- Соответствие требованиям UL / cUL / TUV / CB / FCC / CE.
Основные параметры
| Параметр | Значение для MES30B-3P1J |
| Выходное напряжение | 12 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0 ~ 2,5 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Время запуска, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 76% |
| Потребляемый ток | 0,8 А / 100 В переменного тока |
| Пусковой ток, максимум | 35 А / 230 В переменного тока |
| Ток утечки, максимум | < 80 мкА / 264 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон регулирования | Фиксированный |
| Стабилизация напряжения | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Пульсации и шум | 50 мВ п-п |
| Перегрузочная способность | 112 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Tj 135 °C тип., контроль по основной микросхеме IC1 |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 135 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 76% |
| Потребляемый ток | 0,8 А / 100 В переменного тока |
| Пусковой ток, максимум | 35 А / 230 В переменного тока |
| Ток утечки, максимум | < 80 мкА / 264 В переменного тока |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение изоляции | Вход / выход: 5656 В постоянного тока |
| Сопротивление изоляции | Вход / выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +65 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Соединители и кабель
| Параметр | Значение |
| Выходной разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер типа turning fork, центр положительный |
| Полярность | Центр положительный |
| Кабель для 12 В | SPT-2 16AWG, длина 4 ft |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на конце кабеля постоянного тока при 50% нагрузке.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
