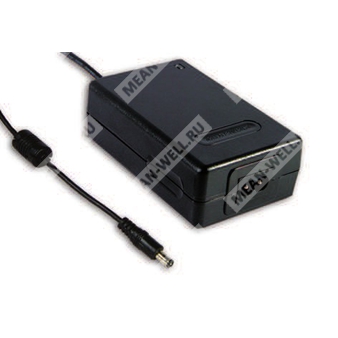

MES30B-4P1J - настольный источник питания переменного/постоянного тока медицинского назначения с одним выходом 15 В, 2 А и выходной мощностью 30 Вт.
Назначение: AC/DC источник питания настольного исполнения для медицинской и промышленной аппаратуры с одним стабилизированным выходом, расширенным диапазоном сетевого питания и набором встроенных защит.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| MES30B | Серия настольных AC/DC источников питания медицинского назначения, 16,5–30 Вт |
| 4 | Выходное напряжение 15 В |
| P1J | Стандартный выходной разъём P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Краткое описание
Изделие относится к серии MES30B и предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания электронной и медицинской аппаратуры. Модель выполнена в настольном корпусе, имеет двухконтактный сетевой вход IEC320-C8, светодиодную индикацию, встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Универсальный сетевой вход полного диапазона.
- Двухполюсный сетевой ввод IEC320-C8.
- Класс II, без заземляющего контакта.
- Полный набор выходных напряжений от 3 до 48 В в рамках серии.
- Медицинская сертификация уровня MOPP.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и стабилизации.
- Светодиодный индикатор включения.
- Топология: обратноходовой преобразователь с однотактным принципом работы.
Выходные параметры
| Параметр |
Значение для MES30B-4P1J |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 2,0 А |
| Диапазон выходного тока | 0 ~ 2,0 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 60 мВп-п |
| Диапазон регулировки выходного напряжения | Фиксированное |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Частота входной сети | 47 ~ 63 Гц |
| КПД типовое | 78% |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток, максимум | 35 А / 230 В AC |
| Ток утечки, максимум | Ток прикосновения < 80 мкА / 264 В AC |
| Время установки, нарастания, удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки | 112 ~ 250% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Tj 135 °C типично, контроль по основной микросхеме управления |
| Режим защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура | 0 ~ +65 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции | Вход/выход: 5656 В DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам и ЭМС
| Параметр |
Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3, FCC part 18 |
| Помехоустойчивость ЭМС | Соответствие EN60601-1-2 (EN61000-4-2, 3, 4, 5, 6, 8, 11), уровень light industry, критерий A |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Разъёмы и кабели
| Параметр |
Значение |
| Сетевой вход | 2-контактный разъём IEC320-C8 |
| Выходной штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель для 3,3 ~ 7,5 В | SPT-2 16AWG, 4 ft |
| Кабель для 9 ~ 48 В | UL1185 18AWG, 6 ft |
MTBF
| Параметр |
Значение |
| Наработка на отказ | 400 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Примечания
| № |
Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное. |
| 2 | Постоянное выходное напряжение измеряется на конце штекера при 50% нагрузки. |
| 3 | Пульсации и шум измеряются при полосе 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | Стабилизация по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки. |
| 7 | Ток утечки измеряется от первичного входа до выхода постоянного тока. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
