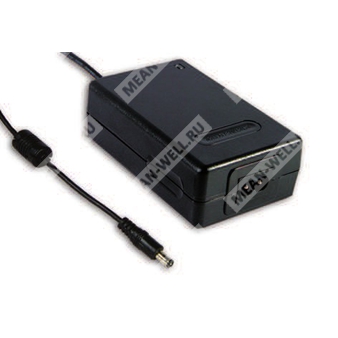

MES30B-6P1J - медицинский AC-DC адаптер 30 Вт с выходом 24 В для настольного применения.
Краткое описание
MES30B-6P1J — сетевой AC-DC источник питания настольного исполнения серии MES30B, предназначенный для питания промышленной и медицинской электронной аппаратуры. Модель обеспечивает одно выходное напряжение 24 В, мощность до 30 Вт, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также соответствует требованиям медицинской безопасности и ЭМС.
Расшифровка партномера
| Обозначение | Расшифровка |
| MES30B | Серия медицинских настольных AC-DC источников питания Mean Well, класс мощности 16,5–30 Вт |
| 6 | Выходное напряжение 24 В |
| P1J | Тип выходного штекера: 2,1 × 5,5 × 11 мм, центр «плюс» |
Основные особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- 2-контактный сетевой вход IEC320-C8.
- Класс II, без заземляющего контакта.
- Полная медицинская сертификация по выходным напряжениям 3–48 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям медицинской безопасности уровня MOPP.
- Фиксированная частота преобразования и стабилизация выходного напряжения.
- Светодиодный индикатор включения.
- 2 года гарантийного срока в документе указаны, но здесь не приводятся.
Области применения
- Медицинская электроника.
- Промышленная электронная аппаратура.
- Питание измерительных и вспомогательных устройств.
- Системы, требующие изолированного стабилизированного источника постоянного напряжения.
Электрические параметры
| Параметр | Значение для MES30B-6P1J |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0–1,25 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон регулировки выходного напряжения | Фиксированный |
| Время запуска, нарастания и удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для MES30B-6P1J |
| Диапазон входного напряжения | 90–264 В AC / 135–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 80% |
| Потребляемый ток | 0,8 А / 100 В AC |
| Пусковой ток, максимум | 35 А / 230 В AC |
| Ток утечки, максимум | Менее 80 мкА / 264 В AC |
Параметры защиты
| Параметр | Значение для MES30B-6P1J |
| Перегрузка | 112–250% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 135 °C тип. (IC1), отключение выходного напряжения с последующим автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение изоляции | I/P–O/P: 5656 В DC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC Part 18 |
| Помехоустойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| Контактный ток утечки | Менее 80 мкА / 264 В AC |
Надежность
| Параметр | Значение |
| MTBF | 400 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / короб |
| Тип корпуса | Закрытый настольный адаптер |
Разъём и кабель
| Параметр | Значение для MES30B-6P1J |
| Выходной штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, угловой штекер, центр «плюс» |
| Кабель | UL1185 18AWG, 6 ft для 9–48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на разъёме штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и конденсатора 0,1 мкФ параллельно с 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; окончательная система должна быть повторно подтверждена на соответствие директивам ЭМС.
Дополнительные сведения по исполнению серии
Серия MES30B представляет собой одно-выходные медицинские AC-DC адаптеры настольного исполнения с диапазоном выходных напряжений от 3,3 В до 48 В. Для модели MES30B-6P1J используется выход 24 В, что соответствует индексу «6» в ряду напряжений данной серии.
