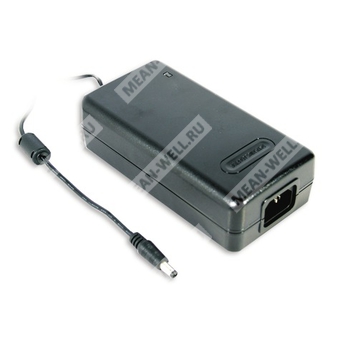

MES50A-1-1R1B - медицинский AC-DC источник питания с одним выходом 7,5 В для настольного исполнения.
Общее назначение
MES50A-1-1R1B — это импульсный сетевой AC-DC источник питания настольного исполнения серии MES50A, предназначенный для преобразования широкого диапазона сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 7,5 В для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Фрагмент обозначения | Значение |
|---|
| MES50A | Серия настольных AC-DC источников питания медицинского назначения, мощность класса 24–50 Вт |
| 1 | Выходное напряжение 7,5 В |
| 1R1B | Исполнение с разъемом/вариантом подключения R1B |
Краткие особенности
- Универсальный вход 90–264 В переменного тока или 135–370 В постоянного тока.
- Один выход 7,5 В.
- Выходная мощность 37,5 Вт.
- Медицинская сертификация: ANSI/AAMI ES60601-1 и IEC60601-1.
- Защита от перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Индикатор наличия питания.
- Класс I с подключением защитного заземления.
- Нестабилизированная по переключаемой частоте и регулированию топология с фиксированной частотой.
Выходные параметры
| Параметр | Значение для MES50A-1-1R1B |
|---|
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 5,33 А |
| Диапазон выходного тока | 0–5,33 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум, максимум | 75 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Диапазон регулировки выходного напряжения | Фиксированное |
Входные параметры
| Параметр | Значение для MES50A-1-1R1B |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 135–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Пуск, время нарастания, время удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Входной ток | 1,5 А при 100 В переменного тока |
| Пусковой ток, максимум | 90 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю < 230 мкА при 264 В переменного тока; ток прикосновения < 60 мкА при 264 В переменного тока |
Эффективность
| Параметр | Значение для MES50A-1-1R1B |
|---|
| Типовой КПД | 70% |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | 0…+65 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, общая длительность 60 мин по осям X, Y, Z |
Защита
| Функция защиты | Параметр срабатывания | Алгоритм восстановления |
|---|
| Перегрузка | 112–250% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110–150% от номинального выходного напряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Tj 135 °C тип., контроль по основной управляющей ИС | Отключение выходного напряжения, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение I/P-O/P | 5656 В постоянного тока |
| Испытательное напряжение I/P-FG | 2828 В постоянного тока |
| Сопротивление изоляции I/P-O/P, I/P-FG | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, IEC60601-1 |
| Устойчивость к ЭМС | Соответствие EN60601-1-2 (EN61000-4-2, 3, 4, 5, 6, 8, 11), уровень light industry, критерий A |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 15 class B и part 18 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 147 × 75,5 × 43,2 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 36 шт. / 21 кг / коробка |
| Серия корпуса | USP-225 series |
Подключение
| Параметр | Значение |
|---|
| Входной разъем | 3-контактный сетевой разъем IEC320-C14 |
| Выходной штекер | P1J, стандартный вариант для большинства исполнений |
| Кабель | См. страницу 2; доступны другие варианты по запросу заказчика |
Расшифровка исполнения выхода и разъема
| Обозначение | Описание |
|---|
| R1B | Стандартное исполнение для 3,3 В, 5 В и 7,5 В |
| P1J | Стандартный выходной штекер для остальных исполнений серии |
| Полярность | Центральный контакт — положительный выход |
Примечания
| № | Текст примечания |
|---|
| 1 | Все параметры указаны при 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное. |
| 2 | Напряжение постоянного тока на выходе измеряется в точке контроля на клемме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием скрученной пары проводов с подключенным 0,1 мкФ и 47 мкФ конденсаторами. |
| 4 | Допуск включает установку напряжения, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
Механические данные
На странице механического исполнения указаны размеры корпуса, расположение сетевого входа и выходного кабеля, а также вариант подключения выходного разъема. Для данного исполнения приведены:
- длина корпуса: 147 мм;
- ширина корпуса: 75,5 мм;
- высота корпуса: 43,2 мм;
- тип выходного штекера: P1J;
- центр — положительный контакт;
- диаметр штекера: внутренний 2,1 мм, внешний 5,5 мм.
Дополнительные сведения по серии
| Параметр | Значение |
|---|
| Диапазон мощности серии | 24–50 Вт |
| Тип изделия | AC-DC одноканальный медицинский настольный источник питания |
| Топология | Импульсный преобразователь с фиксированной частотой |
| Индикация | Светодиодный индикатор питания |
