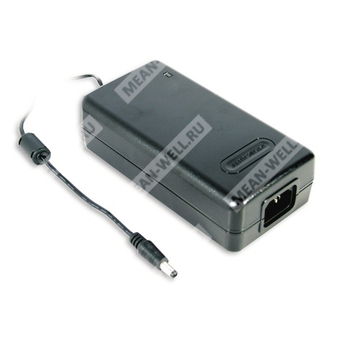

MES50A-5P1J — медицинский AC-DC источник питания с одним выходом на 18 В для настольного исполнения.
Назначение: преобразование сетевого переменного/постоянного напряжения в стабилизированное постоянное выходное напряжение 18 В для медицинской и промышленной аппаратуры.
Расшифровка партномера
| Сегмент обозначения | Расшифровка |
|---|
| MES50A | Серия MES50A, AC-DC источник питания медицинского назначения, мощность 24–50 Вт, настольное исполнение |
| 5 | Номинальное выходное напряжение 18 В |
| P1J | Исполнение с выходным разъёмом типа P1J |
Краткое описание
MES50A-5P1J относится к серии настольных импульсных источников питания Mean Well для медицинского применения. Модуль рассчитан на питание от сети с широким диапазоном входного напряжения и обеспечивает один стабилизированный выход 18 В при мощности до 50 Вт. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет индикацию включения, защиты от перегрузки, перенапряжения и перегрева, а также соответствует требованиям по безопасности и ЭМС для медицинского оборудования.
Особенности
- Широкий диапазон входного напряжения: 90–264 В переменного тока или 135–370 В постоянного тока.
- Один выход 18 В постоянного тока.
- Номинальная выходная мощность 50 Вт.
- Полностью закрытый пластиковый корпус.
- Медицинская сертификация уровня MOPP.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Фиксированная частота переключения и стабилизация.
- Светодиодная индикация наличия питания.
- Категория класса I с защитным заземлением.
- Соответствие требованиям по безопасности и ЭМС для медицинского применения.
Области применения
- Медицинская аппаратура.
- Промышленные и лабораторные устройства, требующие одного стабилизированного DC-выхода.
- Оборудование, где требуется соответствие медицинским нормам безопасности и электромагнитной совместимости.
Параметры выхода
| Параметр | Значение для MES50A-5P1J |
|---|
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 2,77 А |
| Диапазон выходного тока | 0–2,77 А |
| Номинальная выходная мощность | 50 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±3,0% |
| Линия регулирования | ±1,0% |
| Нагрузка регулирования | ±2,0% |
| Диапазон регулировки выходного напряжения | Фиксированный |
| Время установки, нарастания, удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение для MES50A-5P1J |
|---|
| Диапазон входного напряжения | 90–264 В AC; 135–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Типовой КПД | 78% |
| Входной ток | 1,5 А / 100 В AC |
| Пусковой ток | 90 А / 230 В AC |
| Ток утечки | Ток утечки на землю < 230 мкА / 264 В AC, ток прикосновения < 60 мкА / 264 В AC |
Параметры защиты
| Защита | Условия срабатывания и поведение |
|---|
| Перегрузка | 112–250% от номинальной выходной мощности. Тип защиты: Hiccup mode, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 110–150% от номинального выходного напряжения. Тип защиты: Hiccup mode, автоматическое восстановление после устранения неисправности. |
| Перегрев | Tj 135 °C типично, контроль по основной управляющей микросхеме. Тип защиты: отключение выходного напряжения, восстановление после снижения температуры. |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | 0…+65 °C (с учётом кривой дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, IEC60601-1 approved |
| Испытательное напряжение | I/P-O/P: 5656 В DC; I/P-FG: 2828 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 15 class B и part 18 |
| ЭМС-устойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| Класс по безопасности | Class I с заземляющим проводником |
Прочие параметры
| Параметр | Значение |
|---|
| MTBF | ----- |
| Габаритные размеры | 147 × 75,5 × 43,2 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 36 шт. / 21 кг / картонная коробка |
Механические данные
Корпус источника питания имеет габариты 147 × 75,5 × 43,2 мм. Конструктивно это настольное исполнение с сетевым входом и выходным кабелем. На корпусе предусмотрен светодиод POWER LED.
Выходной разъём и кабели
Для исполнения MES50A-5P1J применён стандартный разъём P1J. В документе также указано, что возможны другие варианты по запросу заказчика.
Примечания
| № | Содержание |
|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение постоянного тока измеряется на выходном разъёме при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на расстоянии 20 МГц с использованием витой пары с подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа до выхода постоянного тока. |
| 8 | Источник питания рассматривается как компонент, который должен быть встроен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
Конфигурация разъёма
| Параметр | Значение |
|---|
| Тип выхода | P1J |
| Назначение центрального контакта | + |
| Полярность | Центральный контакт — положительный |
MES50A-5P1J представляет собой специализированный медицинский AC-DC источник питания с одним выходом, рассчитанный на стабильную работу в составе сертифицируемой аппаратуры, где требуются компактность, электробезопасность и соответствие нормам ЭМС.
