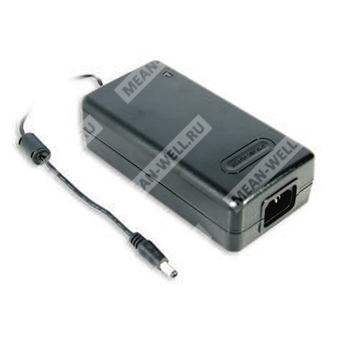

MES50A-7P1J - медицинский настольный AC-DC источник питания с одним выходом 28 В, мощностью 50 Вт, для промышленного и медицинского применения.
Назначение: настольный импульсный источник питания серии MES50A с выходом 28 В и медицинской сертификацией, предназначенный для питания электронной аппаратуры, медицинских и промышленных устройств.
Краткая расшифровка партномера
| Элемент партномера | Расшифровка |
| MES50A | Серия медицинских настольных источников питания AC-DC мощностью 24–50 Вт |
| 7 | Выходное напряжение 28 В |
| P1J | Исполнение с круглым выходным разъёмом типа P1J |
Описание
Изделие представляет собой настольный AC-DC источник питания с одним выходом, фиксированным выходным напряжением и встроенными схемами защиты. Серия MES50A ориентирована на медицинскую технику и оснащена полным набором защит по выходу, а также соответствует требованиям по электромагнитной совместимости и безопасности, заявленным для медицинского применения.
Конструкция выполнена в закрытом пластиковом корпусе. На корпусе предусмотрен светодиодный индикатор включения. Подключение к сети выполнено через вход IEC320-C14 с тремя контактами. Для вывода напряжения применяется съёмный кабель с разъёмом P1J.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- 3-контактный сетевой ввод IEC320-C14.
- Низкий ток утечки: <230 мкА.
- Класс I с подключением защитного заземления.
- Полный диапазон выходов 3–48 В по серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Соответствие медицинским требованиям по уровню MOPP.
- Фиксированная частота преобразования и регулирование.
- Светодиодный индикатор наличия питания.
- Подтверждённые допуски UL / CUL / CB / FCC / CE.
- Два года гарантии.
Области применения
- Медицинская электронная аппаратура.
- Промышленная и лабораторная аппаратура.
- Устройства с требованием к низкому уровню утечки и медицинской изоляции.
- Оборудование с питанием от настольного внешнего адаптера.
Электрические параметры
| Параметр | Значение для MES50A-7P1J |
| Выходное напряжение | 28 В |
| Номинальный ток | 1,78 А |
| Диапазон тока | 0–1,78 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 300 мс, 50 мс, 16 мс при полной нагрузке |
| Возможность регулировки выходного напряжения | Фиксированное |
Входные параметры
| Параметр | Значение для MES50A-7P1J |
| Диапазон входного напряжения | 90–264 В AC / 135–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 78% |
| Входной ток | 1,5 А / 100 В AC |
| Пусковой ток, макс. | 90 А / 230 В AC |
| Ток утечки на землю | <230 мкА / 264 В AC |
| Ток прикосновения | <60 мкА / 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 112–250% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110–150% от номинального выходного напряжения; режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Tj 135 °C тип. (контроль по основному ИС); отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, IEC60601-1 |
| Испытательное напряжение | I/P-O/P: 5656 В DC; I/P-FG: 2828 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-устойчивость | Соответствие EN60601-1-2 (EN61000-4-2,3,4,5,6,8,11), уровень light industry, критерий A |
| ЭМС-излучение | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2,3, FCC part 15 CLASS B и part 18 |
Механические параметры
| Параметр | Значение для MES50A-7P1J |
| Габариты | 147 × 75,5 × 43,2 мм |
| Масса | 0,55 кг |
| Тип корпуса | Полностью закрытый пластиковый |
| Индикатор | Светодиод питания |
| Входной разъём | IEC320-C14 |
| Выходной разъём | P1J |
| Кабель | См. страницу 2, возможны другие типы по запросу заказчика |
| Упаковка | 36 шт. / 21 кг / короб |
Соответствие и сертификаты
- UL / CUL / CB / FCC / CE.
- ANSI/AAMI ES60601-1.
- IEC60601-1.
- EN60601-1-2.
- EN55011 (CISPR11) класс B.
- EN61000-3-2, EN61000-3-3.
- FCC part 15 CLASS B и part 18.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH. |
| 2 | Выходное напряжение постоянного тока измеряется на выходном разъёме при нагрузке 50%. |
| 3 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием провода длиной 12 дюймов, скрученного пары, и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает отклонения по установке напряжения, линейной и нагрузочной стабилизации. |
| 5 | Линейная стабилизация измеряется от низкого к высокому входному напряжению. |
| 6 | Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки. |
| 7 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 8 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. |
Дополнительные сведения по исполнению
Для варианта MES50A-7P1J применяется стандартный выходной разъём P1J. Для серии предусмотрены различные исполнения выходных разъёмов; для 3,3 В, 5 В и 7,5 В используется вариант R1B, для других напряжений — P1J по стандарту серии.
Полярность и распиновка разъёма приведены в конструкции типа P1J; центральный контакт соответствует положительному выходу.
