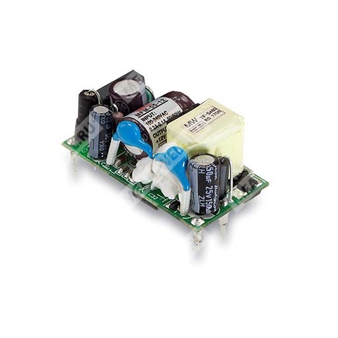

MFM-05-12 - компактный медицинский AC/DC преобразователь 12 В, 5 Вт для встраиваемых систем с высокими требованиями к безопасности.
MFM-05-12 — это модульный источник питания открытого исполнения серии MFM-05, предназначенный для монтажа на плату в составе медицинского и промышленного электронного оборудования. Модель обеспечивает выходное напряжение 12 В при номинальной мощности 5 Вт, рассчитана на работу от сети переменного тока широкого диапазона и соответствует требованиям медицинской электробезопасности с уровнем изоляции 2xMOPP.
Расшифровка партномера
| Обозначение | Расшифровка |
| MFM | Серия источников питания Mean Well MFM |
| 05 | Номинальная мощность 5 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Компактное исполнение 42 × 22,3 × 20,5 мм.
- Медицинская сертификация по уровню 2xMOPP.
- Пригодность для применения BF при корректном системном проектировании.
- Потребление холостого хода менее 0,075 Вт.
- Очень низкий ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Соответствие классу B по электромагнитной совместимости для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Типичный срок наработки: 52K часов.
- Минимальная нагрузка не требуется.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Измерительное и диагностическое медицинское оборудование.
Описание
Серия MFM-05 представляет собой высоконадежные зелёные медицинские источники питания открытого типа для монтажа на плату. Модель MFM-05-12 рассчитана на входное напряжение 80–264 В переменного тока или 113–370 В постоянного тока, имеет высокий КПД, малое потребление без нагрузки и низкий ток утечки. Конструкция ориентирована на применение в медицинских системах, где критичны изоляция, электробезопасность, электромагнитная совместимость и устойчивость к воздействию окружающей среды.
Изделие выполнено по схеме с разделением входной и выходной частей, имеет встроенные цепи фильтрации, силового преобразования и обратной связи. Для защиты выходной цепи реализованы функции ограничения и отключения при аварийных режимах. Модель соответствует требованиям для использования в оборудовании класса II и может применяться в составе систем BF при соблюдении требований к общей архитектуре устройства.
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 0,42 А |
| Диапазон тока | 0–0,42 А |
| Номинальная мощность | 5 Вт |
| Пиковый ток | 0,46 А |
| Пиковая мощность нагрузки (10 с) | 5,5 Вт |
| Размах пульсаций и шумов | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,5% |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Диапазон подстройки напряжения | 13,8–16,2 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока, 113–370 В постоянного тока |
| Диапазон частоты | 47–440 Гц |
| Потребляемый ток | 0,2 А при 115 В AC; 0,1 А при 230 В AC |
| КПД типовой | 80% |
| Ток пуска | 25 А при 115 В AC; 45 А при 230 В AC |
| Потребление без нагрузки | < 0,075 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 110–180% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8–16,2 В; отключение выходного напряжения, зажим стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита реализована |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | от -40 до +85 °C |
| Температура и влажность хранения | от -40 до +100 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Вибрация | 10–500 Гц, 5G, по 10 мин на цикл, общий период 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электробезопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TÜV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP |
| Испытательное напряжение | 4 кВ AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В AC |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контактом |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 1 кВ, линия-линия |
| Импульсные помехи | Уровень 3, 2 кВ |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провал и прерывание напряжения | 100% провал, 1 период; 30% провал, 25 периодов; 100% прерывание, 250 периодов |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 9337,3 тыс. часов, Telcordia SR-332 (Bellcore); 1799,5 тыс. часов, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 42 × 22,3 × 20,5 мм |
| Размеры в дюймах | 1,65 × 0,88 × 0,8 дюйма |
| Масса | 0,018 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 270 шт. |
| Масса упаковки | 5,8 кг |
| Объём упаковки | 0,94 CUFT |
Паяльные режимы
| Параметр | Значение |
| Пайка волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Падение коэффициента мощности менее 33% может быть измерено при нагрузке свыше 30 секунд.
- Ripple and noise измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и по нагрузке.
- При работе на пониженных входных напряжениях может потребоваться дерейтинг; см. кривую дерейтирования.
- Ток утечки измеряется от первичной цепи к выходу DC.
- Снижение номинала по температуре составляет 3,5% на 1000 м при моделях без вентилятора и 5% на 1000 м при моделях с вентилятором для высоты более 2000 м.
- Источники питания являются компонентами, устанавливаемыми в конечное оборудование; конечное изделие должно повторно подтверждать соответствие требованиям EMC.
