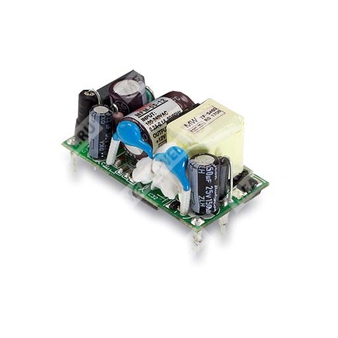

MFM-05-5 - компактный медицинский AC/DC преобразователь на плату мощностью 5 Вт для аппаратуры класса BF.
Серия MFM-05 представляет собой высоконадежные зеленые медицинские источники питания для монтажа на печатную плату, а модификация MFM-05-5 обеспечивает стабилизированное выходное напряжение 5 В при мощности до 5 Вт. Изделие рассчитано на применение в медицинской аппаратуре, требующей усиленной изоляции, крайне малого тока утечки, низкого потребления холостого хода и соответствия требованиям EMC для класса II.
Расшифровка партномера
| Элемент партномера |
Значение |
| MFM |
Серия медицинских AC/DC источников питания на плату |
| 05 |
Номинальная мощность 5 Вт |
| 5 |
Выходное напряжение 5 В |
Особенности
- Компактные габариты: 42 × 22,3 × 20,5 мм.
- Медицинское исполнение с уровнем изоляции 2 × MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при надлежащем системном проектировании.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Сверхнизкий ток утечки.
- Широкий диапазон рабочей температуры: от -40 до +85 °C.
- Соответствие EMC классу B для конфигурации класса II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Срок наработки на отказ по документу: 52K hours.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские мониторы.
- Медицинские измерительные приборы.
Описание
MFM-05-5 — это высокоплотный малогабаритный AC/DC источник питания медицинского класса мощностью 5 Вт для монтажа на плату. Устройство работает от сети 80…264 В AC и обеспечивает высокий КПД до 80% при низком собственном потреблении на холостом ходу. Конструкция относится к классу II, использует двойную изоляцию и обеспечивает повышенные меры электробезопасности, включая высокую стойкость к вибрации, электромагнитную совместимость и изоляцию 4 кВ AC. Модель рассчитана на применение в оборудовании с требованиями к малому току утечки и высокой надежности.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
1 А |
| Диапазон тока |
0…1 А |
| Номинальная мощность |
5 Вт |
| Пиковая мощность нагрузки, 10 с |
5,5 Вт |
| Пиковый ток |
1,1 А |
| Пульсации и шум, максимум |
100 мВп-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC; 113…370 В DC |
| Диапазон частоты |
47…440 Гц |
| Потребляемый ток, тип. |
0,1 А при 230 В AC; 0,2 А при 115 В AC |
| Пусковой ток, тип. |
25 А при 115 В AC; 45 А при 230 В AC |
| Потребление мощности без нагрузки |
<0,075 Вт |
| КПД, тип. |
78% |
| Время установления, тип. |
1000 мс |
| Время нарастания, тип. |
30 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. |
40 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр |
Значение |
| Перегрузка |
110…180% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75…6,8 В; тип защиты — отключение выхода, ограничение стабилитроном |
| Перегрев |
Тип защиты — отключение выхода, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TÜV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved; design refer to BS EN/EN60335-1 (by request) |
| Уровень изоляции |
Primary-Secondary: 2 × MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Touch current <80 мкА при 264 В AC |
| Эмиссия, проводимая |
BS EN/EN55011 (CISPR11), класс B |
| Эмиссия, излучаемая |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ЭМС-иммунитет |
BS EN/EN55035, BS EN/EN60601-1-2 |
| ESD |
Уровень 4, 15 кВ air; уровень 4, 8 кВ contact |
| EFT bursts |
Уровень 3, 2 кВ |
| Помехоустойчивость к перенапряжениям |
Уровень 3, 1 кВ line-line |
| Устойчивость к кондуктивным помехам |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Устойчивость к ВЧ-полю |
Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Провалы и прерывания напряжения |
100% dip 1 period; 30% dip 25 periods; 100% interruptions 250 periods |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-40…+85 °C, с учетом дерейтирования |
| Температура хранения |
-40…+100 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10…500 Гц, 5G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота |
5000 м |
| Температура пайки |
Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
Механические параметры
| Параметр |
Значение |
| Габариты |
42 × 22,3 × 20,5 мм |
| Габариты в дюймах |
1,65 × 0,88 × 0,8 дюйма |
| Масса |
0,018 кг |
MTBF
| Метод оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
9337,3 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) |
1799,5 тыс. часов минимум |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
270 шт. |
| Масса упаковки |
5,8 кг |
| Объем упаковки |
0,94 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Дерейтинг: максимальная выходная мощность не должна превышать номинальную мощность.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение рабочих параметров при низком входном напряжении; см. кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу DC.
- Дерейтинг температуры окружающей среды: для моделей без вентилятора при 3,5 °C/1000 м, для моделей с вентилятором при 5 °C/1000 м выше 2000 м (6500 ft).
- Питание рассматривается как компонент, который будет установлен в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
